Код заказа
—
PC-A112C02
Потребляемая мощность, Вт, не более
—
5
Общее количество входов, шт (Аналоговые входы)
—
16
Индикация режимов работы
—
Сброс при инициализации модуля, Ожидание инициализации, Рабочий режим (измерение), Авария модуля
Диапазон измерения напряжения постоянного тока, В
—
0…+10
Измерения постоянного тока, мА. Диапазон I
—
0…+20
Типы поддерживаемых термопар
—
ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R)
Типы поддерживаемых термосопротивлений
—
50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H
Требуемое сопротивление внешнего шунтирующего резистора в режиме измерений постоянного тока, Ом
—
100±0,1%
Входное сопротивление в режиме измерений напряжения постоянного тока, не менее, МОм
—
1
Входное сопротивление в режиме измерений температуры с подключением термопары, не менее, кОм
—
250
Пределы допускаемой основной приведенной погрешности измерений напряжения и тока, %
—
±0,1
Пределы допускаемой дополнительной приведенной погрешности измерений напряжения и тока, %/ °С
—
±0,002
Гальваническое разделение измерительных цепей
—
Групповое, 8 каналов на группу
Варианты цен
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Код заказа
—
PC-A112C01
Потребляемая мощность, Вт, не более
—
5
Общее количество входов, шт (Аналоговые входы)
—
8
Индикация режимов работы
—
Сброс при инициализации модуля, Ожидание инициализации, Рабочий режим (измерение), Авария модуля
Диапазон измерения напряжения постоянного тока, В
—
0…+10
Измерения постоянного тока, мА. Диапазон I
—
0…+20
Типы поддерживаемых термопар
—
ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R)
Типы поддерживаемых термосопротивлений
—
50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H
Требуемое сопротивление внешнего шунтирующего резистора в режиме измерений постоянного тока, Ом
—
100±0,1%
Входное сопротивление в режиме измерений напряжения постоянного тока, не менее, МОм
—
1
Входное сопротивление в режиме измерений температуры с подключением термопары, не менее, кОм
—
250
Пределы допускаемой основной приведенной погрешности измерений напряжения и тока, %
—
±0,1
Пределы допускаемой дополнительной приведенной погрешности измерений напряжения и тока, %/ °С
—
±0,002
Гальваническое разделение измерительных цепей
—
Групповое, 8 каналов на группу
Варианты цен
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

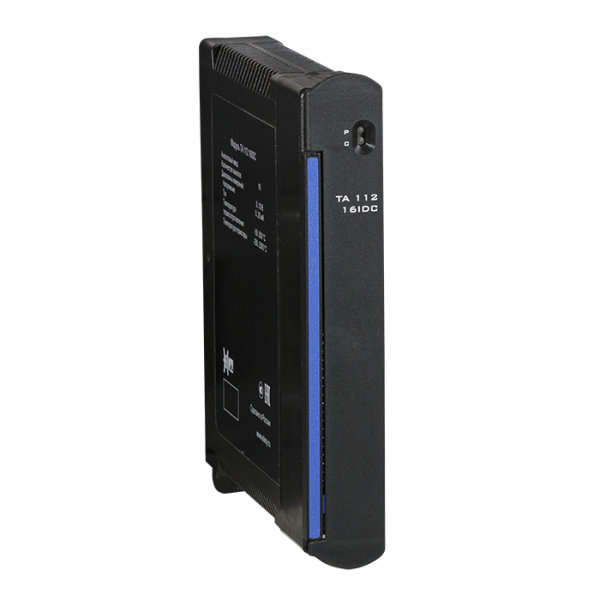

Модули измерения сигналов термопар и термосопротивлений предназначены для измерений, нормализации и обработки сигналов от датчиков температуры, а так же сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-МКС.
Модули измерения сигналов термопар и термосопротивлений поддерживают следующие функции:- конфигурирование типа обрабатываемых сигналов;
- настройка времени интегрирования сигналов;
- присвоение метки времени;
- настройка периодичности самокалибровки;
- циклическая передача данных;
- диагностика собственной работоспособности и состояния входов.
Особенности:
- универсальные измерительные каналы;
- высокая точность измерения сигналов термопар и термосопротивлений;
- групповая гальваническая развязка;
- «Горячая» замена модулей;
- самодиагностика и самокалибровка измерительных каналов.
