Модули дискретного ввода

Новинка

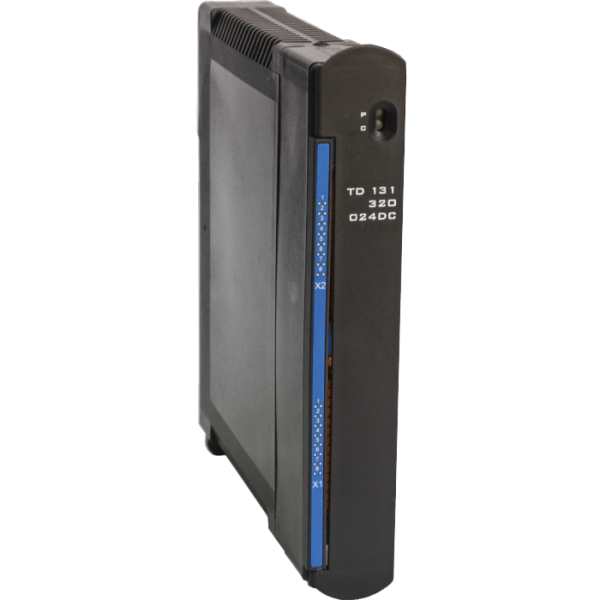

Модуль дискретного ввода ТD 131 32I 024DC

Код заказа

—

PC-D131C02

Потребляемая мощность, Вт, не более

—

Индикация режимов работы

—

Сброс модуля, Инициализация, Рабочий режим, Авария модуля, Состояние входа, Рабочий режим / Авария входа - только для NAMUR

Общее количество входов, шт.

—

Количество групп входов, шт.

—

2x16

Время интегрирования входов, мс

—

1...3000 (задается программно)

Между группами входов

—

750

Между группами входов и корпусом

—

750

Индикация состояния дискретных выходов

—

Отдельный индикатор для каждого канала

Максимальное напряжение, подаваемое на вход, В, не более

—

– *напряжение опорного модуля 8,2 В

Состояние логического 0

—

0,35...1,2 мА

Состояние логической 1

—

2,1...6,03 мА

Состояние «Обрыв» (аварийное состояние линии)

—

0,05...0,2 мА

Состояние «КЗ» (аварийное состояние линии)

—

6,67...7,45 мА

Варианты цен

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Новинка

Модуль дискретного ввода ТD 131 16I 024DC

Код заказа

—

PC-D131C01

Потребляемая мощность, Вт, не более

—

Индикация режимов работы

—

Общее количество входов, шт.

—

Количество групп входов, шт.

—

1x16

Время интегрирования входов, мс

—

1...3000 (задается программно)

Между группами входов

—

750

Между группами входов и корпусом

—

750

Индикация состояния дискретных выходов

—

Отдельный индикатор для каждого канала

Максимальное напряжение, подаваемое на вход, В, не более

—

– *напряжение опорного модуля 8,2 В

Состояние логического 0

—

0,35...1,2 мА

Состояние логической 1

—

2,1...6,03 мА

Состояние «Обрыв» (аварийное состояние линии)

—

0,05...0,2 мА

Состояние «КЗ» (аварийное состояние линии)

—

6,67...7,45 мА

Варианты цен

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Модуль дискретного ввода TD 121 32I 024DC

Код заказа

—

PC-D121C02

Потребляемая мощность, Вт, не более

—

Индикация режимов работы

—

Сброс модуля, Инициализация, Рабочий режим, Авария модуля

Общее количество входов, шт.

—

Количество групп входов, шт.

—

2x16

Время интегрирования входов, мс

—

1...3000 (задается программно)

Гальваническое разделение цепей

—

Групповое, по 16 каналов на группу

Между группами входов

—

500

Между группами входов и корпусом

—

500

Индикация состояния дискретных выходов

—

Отдельный индикатор для каждого канала

Максимальное напряжение, подаваемое на вход, В, не более

—

Состояние логического 0

—

менее 5 В

Состояние логической 1

—

более 15 В

Состояние «Обрыв» (аварийное состояние линии)

—

Состояние «КЗ» (аварийное состояние линии)

—

Варианты цен

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

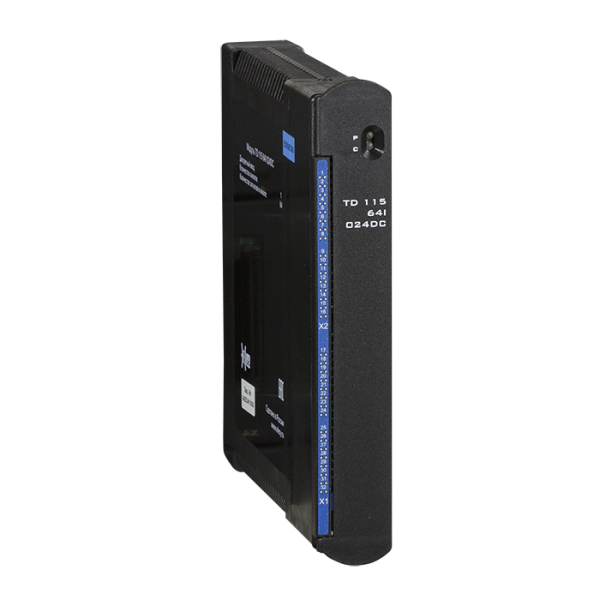

Модуль дискретного ввода TD 115 64I 024DC

Код заказа

—

PC-D115C01

Потребляемая мощность, Вт, не более

—

Индикация режимов работы

—

Сброс модуля, Инициализация, Рабочий режим, Авария модуля

Общее количество входов, шт.

—

Количество групп входов, шт.

—

1x64

Напряжение опроса датчиков

—

Ток опроса датчиков сигнализации, мА

—

Сопротивление замкнутого датчика сигнализации, Ом, не более

—

500

Сопротивление разомкнутого датчика сигнализации, кОм, не менее

—

Период опроса всех входов, мс

—

3...12 (задается программно)

Время интегрирования входов, мс

—

3...3000 (задается программно)

Между группами входов

—

Между группами входов и корпусом

—

500

Между группами входов и шиной ПЛК

—

500

Схема подключения датчиков

—

2-х проводная

Индикация состояния дискретных выходов

—

Отдельный индикатор для каждого канала

В комплект поставки входит кабель подключения 3м

—

2 шт.

Варианты цен

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

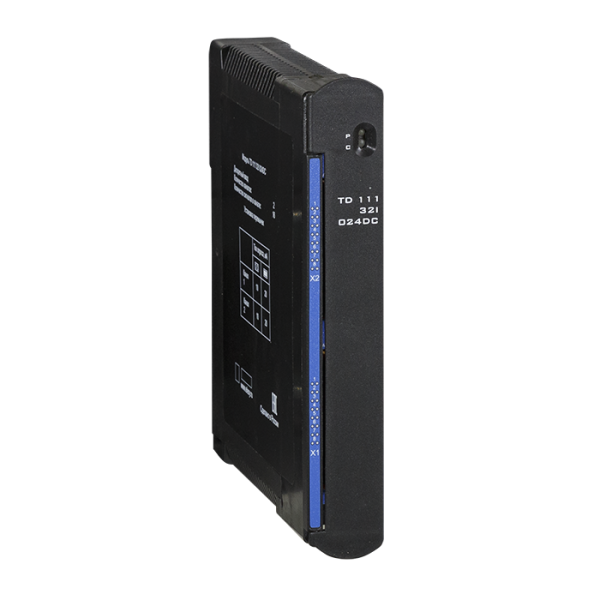

Модуль дискретного ввода TD 111 32I 024DC

Код заказа

—

PC-D121C01

Потребляемая мощность, Вт, не более

—

Индикация режимов работы

—

Сброс модуля, Инициализация, Рабочий режим, Авария модуля

Общее количество входов, шт.

—

Количество групп входов, шт.

—

2x16

Напряжение опроса датчиков

—

Ток опроса датчиков сигнализации, мА

—

10; 20

Сопротивление замкнутого датчика сигнализации, Ом, не более

—

500

Сопротивление разомкнутого датчика сигнализации, кОм, не менее

—

Период опроса всех входов, мс

—

3...12 (задается программно)

Время интегрирования входов, мс

—

3...3000 (задается программно)

Между группами входов

—

500

Между группами входов и корпусом

—

500

Между группами входов и шиной ПЛК

—

Схема подключения датчиков

—

2-х проводная

Индикация состояния дискретных выходов

—

Отдельный индикатор для каждого канала

В комплект поставки входит кабель подключения 3м

—

Варианты цен

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Модули дискретного ввода предназначены для преобразования входных дискретных сигналов и обеспечивают сопряжение с различными датчиками, устройствами и исполнительными механизмами.

Модули дискретного ввода поддерживают следующие функции:

режим удержания состояния входов (только для модуля TD 111);
инверсный режим (только для модуля TD 111);
настройка времени фильтрации дребезга контактов от 3 мс до 3 с;
присвоение метки времени;
проверка достоверности данных;
поканальная защита от импульсных перенапряжений на входах;
диагностика собственной работоспособности и состояния входов.

Особенности:

«горячая» замена модулей;
до 64 входов на модуль;
групповая гальваническая развязка;
система диагностики состояния каналов связи;
устойчивость к перегрузкам входных цепей.
