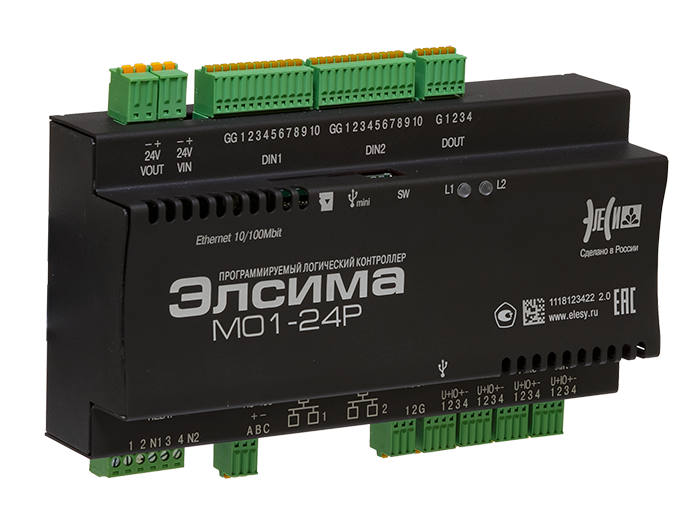

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР ЭЛСИМА
Контроллер является представителем класса компактных ПЛК и предназначен для построения систем автоматизации и локальной автоматики с небольшим количеством сигналов.
Расширение числа сигналов ввода/вывода и поддержка распределенной архитектуры позволяет проектировать гибкие системы автоматизации без ущерба для производительности и функциональности готового решения.
ПЛК Элсима представляет пользователю широкие возможности для разработки проектов малой автоматизации.
Алгоритм работы контроллера определяется управляющей программой, разрабатываемой пользователем в среде программирования CodeSys.
Контроллер имеет необходимое количество каналов ввода-вывода, конфигурируемых на различные виды входных и выходных сигналов, включая:
- Дискретный ввод сигналов;
- Дискретный вывод сигналов типа «Общий коллектор» и «Сухой контакт»;
- Вход непрерывных сигналов: напряжения постоянного тока, постоянного тока, термопар и термосопротивлений;
- Выход непрерывных сигналов: напряжения постоянного тока и постоянного тока.
Основные функциональные особенности:
- Встроенные интерфейсы: Ethernet, RS-485;
- Наличие GSM - модуля;
- Встроенные часы реального времени;
- Программирование осуществляется на пяти языках стандарта МЭК 61131-3;
- Поддержка стандартных протоколов связи: Modbus RTU (Master/Slave), IEC 870-104 Modbus TCP/IP (Slave);
- Поддержка специальных протоколов оборудования учета энергоресурсов: СЕТ-4ТМ, ПСЧ-4ТМ, СЕЗХХ.
ПЛК ЭЛСИМА ВКЛЮЧЕН В РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ МИНПРОМТОРГ № 10355941-10355945 ОТ 28.11.2022 г.
| Параметры | Характеристики |
|---|---|
| Электрические параметры | |
| Потребляемая мощность, Вт, не более | 7 |
| Встроенный источник питания датчиков | 24 В |
| Напряжение питания от источника постоянного тока | 20…28 В |
| Условия эксплуатации | |
| Диапазон рабочих температур, °С | 0…+60 |
| Относительная влажность при температуре 35 °С, % | 95 |
| Температура хранения, °С | ˗ 40…+50 |
| Атмосферное давление, кПа | 2 |
| Степень защиты | IP20 |
| Параметры надёжности | |
| Среднее время наработки на отказ, ч, не менее | 180 000 |
| Средний срок службы, лет, не менее | 20 |
| Механические характеристики | |
| Материал корпуса | Металлический |
| Размеры, ШхВхГ, мм | 170х120х65 |
| Масса, кг, не более | 0,4 |
| Масса, кг, не более | 0,4 |
| Монтаж | На горизонтальную DIN-рейку |
| Охлаждение | Естественное |
Поддержка стандартных промышленных протоколов:
- 2 порта Ethernet, протоколы Modbus TCP/IP, NTP;
- 1 порт RS-485, протокол Modbus RTU;
- 2 USB порта.
Встроенные коммуникационные функции на базе Ethernet, RS-485 и GSM технологий делают интеграцию в вышестоящие системы управления удобной и практичной, снижая совокупную стоимость.
Компактный контроллер для крепления на DIN-рейку. Контроллер позволяет подключать модули удаленного-ввода-вывода серии Элсима для увеличения количества сигналов.
Алгоритм работы контроллера определяется управляющей программой, разрабатываемой пользователем в среде программирования CodeSys.
Программирование осуществляется на пяти языках стандарта МЭК 61131-3.
Для работы с контроллером требуется следующее программное обеспечение: система программирования CoDeSys и пакет поддержки контроллера Элсима (скачать).
Подробная информация о работе с программной частью ПЛК Элсима содержится в документе «ПЛК Элсима. Краткое руководство пользователя».
