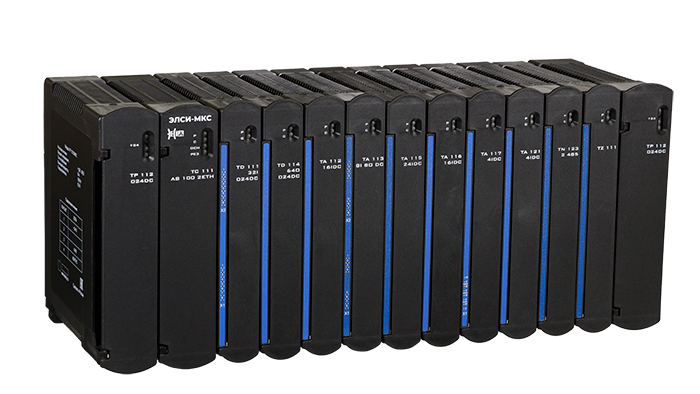

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР ЭЛСИ-МКС
Контроллер промышленного назначения для построения крупных локальных и распределённых систем управления, в том числе и для систем ПАЗ.
- Резервирование проектов автоматизации.
- Отечественное ПО, зарегистрированное в реестре Минцифры.
- Обработка более 10 000 сигналов.
- Высокая масштабируемость проектов.
- Контроль состояния цепей для систем ПАЗ.
- Поддержка протокола HART.
- Интеллектуальная система самодиагностики.
- Безударное внесение изменений без остановки производственного процесса.
- Открытая архитектура промышленных сетей, поддержка более 20 стандартных протоколов и интерфейсов.
ПЛК ЭЛСИ-МКС включён в реестр российской промышленной продукции Минпромторга № 10604044 от 23.01.2025 г.
| Параметры | Характеристики |
|---|---|
| Параметры питания | |
| Напряжение питания от источника постоянного тока (модуль питания TP 112 024DC), В | 20...28 |
| Напряжение питания от источника постоянного тока (модуль питания TP 111 230AC), В | 127...370 |
| Напряжение питания от сети переменного тока частотой 50±1 Гц (модуль питания TP 111 230AC), В | 90...264 |
| Потребляемая мощность, Вт, не более | |
| - с количеством модулей не более 3, Вт | 50 |
| - с количеством модулей не более 6, Вт | 90 |
| - с количеством модулей не более 10, Вт | 100 |
| Условия эксплуатации | |
| Диапазон рабочих температур, °С | −25…+60 |
| Относительная влажность при температуре 30 °С, % | 5…95 |
| Атмосферное давление, кПа | 70...106,7 |
| Время готовности к работе, мин | не более 2 |
| Степень защиты | IP20 |
| Параметры надёжности | |
| Среднее время наработки на отказ, ч, не менее | 90 000 |
| Среднее время восстановления работоспособного состояния агрегатным методом замены, мин, не более | 30 |
| Средний срок службы, лет, не менее | 20 |
| Гарантийный срок, месяцев | 24 |
Поддержка стандартных промышленных протоколов:
- Modbus TCP(Master/Клиент);
- Modbus TCP (Slave/Сервер);
- Modbus RTU (Master/Клиент);
- Modbus RTU (Slave/Сервер);
- ГОСТ Р МЭК 60870-5-104 (Master/ПУ – пункт управления);
- ГОСТ Р МЭК 60870-5-104 (Slave/КП – контролируемый пункт);
- ГОСТ Р МЭК 60870-5-101 (Master/ПУ – пункт управления);
- ГОСТ Р МЭК 60870-5-101 (Slave/КП – контролируемый пункт);
- ГОСТ Р МЭК 60870-5-103 (Master/ПУ – пункт управления);
- ГОСТ Р МЭК 61850 (MMS Master/Клиент);
- ГОСТ Р МЭК 61850 (GOOSE Subscriber/Получатель);
- ГОСТ Р МЭК 61850 (GOOSE Publisher/Отправитель);
- OPC UA;
- SNMP (Client/Клиент);
- SNMP (Server/Сервер);
- SNTP/NTP;
- Anybus;
- HART (Master/Первичная станция);
- Profinet IO RT Controller/Ведущее устройство;
- Profinet IO RT Device/Ведомое устройство;
- Ethernet/IP Scanner/ Ведущее устройство;
- Ethernet/IP Adapter/Ведомое устройство.
Поддерживает следующие типы счётчиков:
- СЭТ;
- ПСЧ;
- Меркурий 230.
Встроенный набор диагностических функций в контроллере ЭЛСИ-МКС обеспечивает высокую надёжность его работы, быстрый поиск и устранение неисправностей. Системное программное обеспечение центральных процессоров в фоновом режиме осуществляет постоянный контроль состояния модулей ввода/вывода и интерфейсных модулей опросом по системной шине. Данная функция является стандартной и поддерживается всеми модулями ЭЛСИ-МКС.
Контроль неисправности осуществляется по следующим параметрам:
- исправное состояние ОЗУ;
- исправное состояние flash‑памяти (контрольные суммы прикладного и системного ПО);
- корректность контрольных сумм данных при передаче по системной шине;
- наличие ответа на запросы;
- состояние дискретных каналов;
- состояние аналоговых каналов;
- наличие модуля в слоте и контроль установленного типа модуля;
- корректное функционирование источника питания.
Кроме программных функций диагностики состояния модулей, ЭЛСИ-МКС имеет ряд защитных функций, реализованных на аппаратном уровне и обеспечивающих высокую безопасность эксплуатации контроллера:
- WatchDog таймер и часы реального времени;
- индивидуальная/групповая гальваническая развязка каналов;
- защита цепей аналоговых и дискретных модулей от внешних перенапряжений;
- расширенные защитные функции выходных сигналов для модулей TD 112 и TD 114.
Программирование ЭЛСИ-МКС осуществляется на пяти языках стандарта МЭК 61131‑3 в среде INGRED v3.5, которая предоставляет пользователю пошаговые инструкции для разработки проектов, удобную систему отладки и оптимизации программного кода.
Для работы с ПЛК ЭЛСИ-МКС требуется следующее программное обеспечение: среда разработки INGRED и пакет поддержки системы исполнения (скачать).
Подробная информация о работе с программной частью ПЛК ЭЛСИ-МКС содержится в документе «Контроллер программируемый ЭЛСИ-МКС. Руководство по применению.».
INGRED предоставляет пользователю возможность быстрой разработки программного обеспечения, реализующего архитектуру и заданный алгоритм работы, и внедрения на основе модульных ПЛК системы автоматизации малого и среднего масштаба во всех секторах промышленного производства. Приоритетным направлением использования системы INGRED является решение широкого спектра задач промышленной автоматизации.
