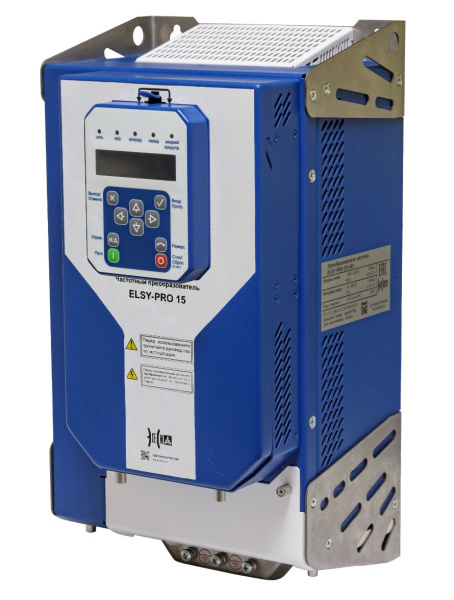

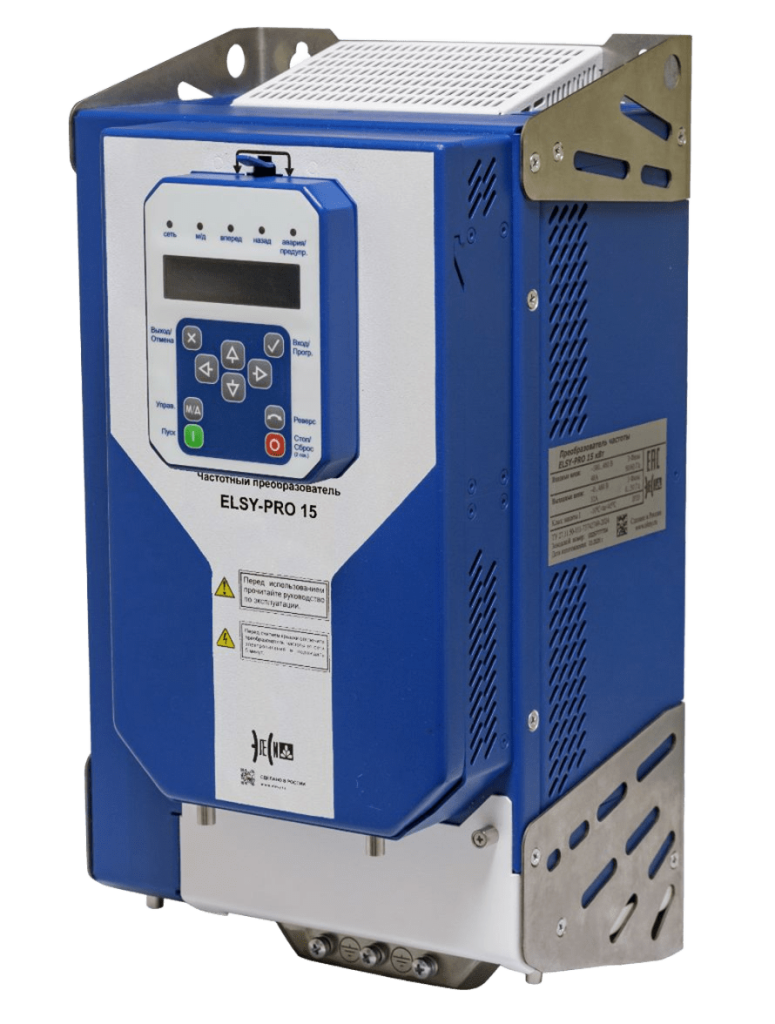

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ
Преобразователи частоты представляют собой устройство для управления трехфазными асинхронными двигателями с короткозамкнутым ротором и применяются в составе электроприводов различного назначения, таких как промышленные вентиляторы, электроприводы главного движения пассажирского и грузового лифта, подъемно-транспортные механизмы.
Полностью отечественная разработка с русскоязычной документацией и локализованной сервисной поддержкой.
- Модельный ряд по мощности подключаемого электродвигателя 5,5 – 37 кВт*
*модели ElSY-PRO 30,0 и ElSY-PRO 37,0 – на этапе разработки - Входное напряжение 220 (230) В, 380 (400) В
- Диапазон изменения частоты выходного напряжения: 0...120 Гц
- Работа с асинхронными электродвигателями с соединением обмоток как звезда, так и треугольник
- Стабильная работа при перегрузке до 150 % в течении 60 секунд
- Встроенный тормозной модуль в моделях до 22 кВт (начиная с 30 кВт опционально)
- Унифицированная модульная конструкция
- Съемные блоки вентиляторов и конденсаторов
- Рабочий диапазон температур без потери выходной мощности: -10 °C...+45 °С
- Степень защиты ІР20
- Настраиваемые защитные функции под разные задачи;
- Функция ПИД-регулирования на основе сигналов с аналоговых входов;
- Задание и переключения нескольких источников частоты и команд;
- Спящий режим при пониженной уставке частоты.
Интеллектуальное управление
- Возможные системы управления: скалярная, векторная с датчиком положения, векторная бездатчиковая;
- Режим идентификации параметров схемы замещения электродвигателя при неподвижном роторе;
- Плавное регулирование скорости с возможностью настройки траектории разгона и торможения, а также переключения S-кривых;
- Дистанционное управление по дискретным, аналоговым сигналам и интерфейсам.
Интерфейсы и сигналы
- Поддержка протоколов связи: Modbus RTU, Modbus TCP;
- Программируемые дискретные входы (PNP, NPN) и выходы (реле, открытый коллектор);
- Программируемые аналоговые входы (0-10 В, 4-20мА, температурный вход) и выходы (0-10 В);
- Возможность подключения инкрементного энкодера с дифференциальным выходом, либо открытым коллектором.
Пульт управления
- Съемный пульт управления с возможностью удаленного подключения;
- Отдельный USB-разъем;
- Информативный двустрочный дисплей с русскоязычным графическим меню;
- Светодиодная индикация основных состояний устройства.
Настройка и программирование
- Выбор допустимых протоколов связи для программирования;
- Сервисное программное обеспечение для ПК (диагностика, настройка, управление, построение графиков в реальном времени);
- Возможность переноса настроек (пульт, приложение через интерфейс USB, RS-485).
Защитные функции
- Защита от обрыва входных и выходных фаз;
- Время-токовая защита, защита от КЗ и перегрева электродвигателя;
- Защита от повышенного и пониженного напряжения в звене постоянного тока;
- Защита от превышения ошибки по скорости и обрыва цепи энкодера;
- Контроль неисправности вентиляторов и обрыва цепи тормозного резистора.
Для подключения преобразователя частоты к персональному компьютеру пользователя по интерфейсу USB или RS-485 по протоколу Modbus RTU используется программа "Viewer", которая доступна для скачивания по ссылке.
