Система сбора и передачи информации электрической подстанции
Общие сведения
Система предназначена для сбора, обработки и отображения информации, необходимой для дистанционного управления энергетическим объектом. Система отвечает требованиям, предъявляемым к телемеханике в энергетике на сегодняшний день, и позволяет решать перспективные задачи по увеличению интегрированности и гибкости управления энергетическими системами.
Примеры
применения контроллера ЭЛСИ-ТМК
Основные параметры системы
- 192 входных дискретных сигнала типа «Сухой контакт», 240 сигналов измерений по интерфейсу RS-485 с протоколом Modbus RTU для сбора информации о состоянии оборудования, размещенного в общеподстанционном пункте управления, закрытых и открытых распределительных устройствах;
- 70 дискретных сигналов управления;
- Резервирование каналов связи до серверов ввода/вывода;
- Опрос оборудования происходит как по сигналам типа «Сухой контакт», так и через шкаф телеизмерений, в котором установлены счетчики электроэнергии.

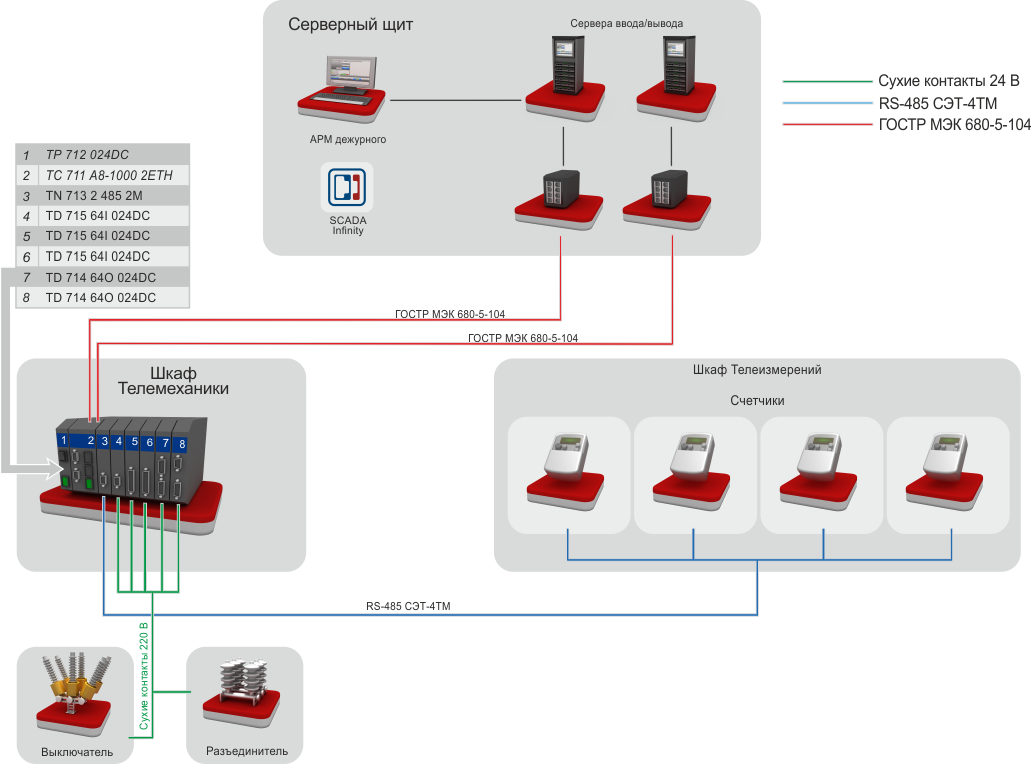

Структурная схема
Спецификация оборудования
| Номер для заказа | Наименование | Количество |
|---|---|---|
| PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
| PC-M700C04 | Драйвер ГОСТ Р МЭК 60870-5-104-2004 Slave | 1 |
| PC-D715C01 | TD 715 64I 024DC, Модуль дискретного ввода (64 канала, 24В) | 3 |
| LC-D715C01 | KD715-X15-1,5 - Кабель для подключения модуля TD 715 64I 024DC (1,5 м) | 3 |
| LC-D714C01 | TD 714 64O 024DC, Модуль дискретного вывода (64 канала, 24В) | 2 |
| LC-D714C01 | KD714-X14-1,5 - Кабель для подключения модуля TD 714 64O 024DC (1,5 м) | 2 |
| PC-N713C02 | TN 713 2 485 2M, Коммуникационный модуль (RS-485/RS-422, 2 канала) | 1 |
| LC-N713C05 | KN713-X22-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 1 |
| LC-N713C06 | KN713-X23-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 1 |
| PC-M700C05 | Драйвер Modbus RTU Master | 2 |
| PC-K711C02 | ТК 711 6, Коммутационная панель (количество модулей 6 шт., резервирование питания) | 1 |
| PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
| LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
