Локальная система автоматики технологического оборудования блока измерения качества нефти
Общие сведения
Система автоматики предназначена для контроля и управления вспомогательными системами системы измерения качества нефти. Система автоматики осуществляет дистанционное управление и контроль за системой загазованности, вентиляционной системой, клапанами, задвижками и насосами.
Примеры
применения контроллера ЭЛСИ-ТМК
Основные параметры системы
- 70 сигналов Modbus RTU по интерфейсу RS-485 для сбора информации о состоянии оборудования и управления задвижками;
- 220 дискретных сигнала о состоянии оборудования (без учёта резерва);
- 80 дискретных сигналов управления (без учёта резерва);
- 20 сигналов телеизмерения (без учёта резерва);
- Протокол передачи данных на верхний уровень – Modbus TCP.

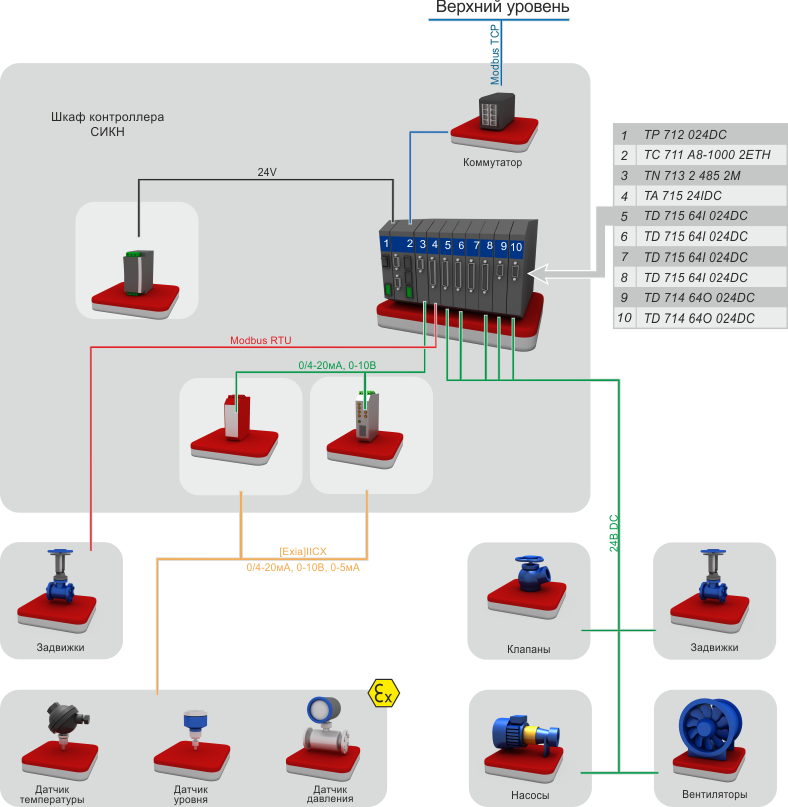

Структурная схема
Спецификация оборудования
| Номер для заказа | Наименование | Количество |
|---|---|---|
| PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
| PC-M700C02 | Драйвер Modbus TCP Slave | 1 |
| PC-N713C04 | TN 713 2 485 2M, Коммуникационный модуль (RS-485/RS-422, 2 канала) | 1 |
| PC-M710C01 | Драйвер Modbus RTU Master | 1 |
| LC-N713C05 | KN713-X22-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 1 |
| LC-N713C06 | KN713-X23-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 1 |
| PC-A715C01 | TA 715 24IDC, Модуль аналогового ввода (24 канала, 14 бит, ток/напряжение) | 1 |
| LC-A715C01 | КА715-X5-1,5 - Кабель для подключения модуля TA 715 24IDC (1,5 м) | 1 |
| PC-D715C01 | TD 715 64I 024DC, Модуль дискретного ввода (64 канала, 24В) | 4 |
| LC-D715C04 | KD715-X15TB-0,5 - Кабель для подключения модуля TD 715 64I 024DC к выносному клеммному блоку TB715D и TB715DS (0,5 м) | 4 |
| TB-D715C01 | TB715D - Выносной клеммный блок для модуля TD 715 64I 024DC | 4 |
| PC-D714C01 | TD 714 64O 024DC, Модуль дискретного вывода (64 канала, 24В) | 2 |
| LC-D714C04 | KD714-X14TB-0,5 - Кабель для подключения модуля TD 714 64O 024DC к выносному клеммному блоку TB714D и TB714DS (0,5 м) | 2 |
| TB-D714C01 | TB714D - Выносной клеммный блок для модуля TD 714 64O 024DC | 2 |
| PC-K711C03 | ТК 711 10, Коммутационная панель (количество модулей 10 шт., резервирование питания) | 1 |
| PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
| LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
