Система управления компрессорными установками
Общие данные
Система управления компрессорной установкой предназначена для контроля, управления и противоаварийной защиты компрессорного оборудования. Принятый уровень контроля и автоматизации технологических процессов обеспечивает безаварийную работу без постоянного присутствия обслуживающего персонала непосредственно на площадке размещения.
Система управления обладает возможностью обеспечить автономную работу установки при неисправности дистанционного ПК оператора либо АСУТП верхнего уровня. В этом случае оператор имеет возможность управлять компрессорной установкой непосредственно с панели локального шкафа автоматизации.
Примеры
применения контроллера ЭЛСИ-ТМК
Основные параметры системы
- 96 дискретных сигналов состояния, 64 дискретных сигнала управления технологическим оборудованием;
- 24 аналоговых сигнала для измерения и 6 аналоговых сигналов для регулирования параметров работы частотно-регулируемого привода;
- 85 сигналов по интерфейсу Modbus RTU для обмена данными с интеллектуальным расходомером, местной вентиляцией, преобразователем частоты и вывода информации на локальную панель HMI

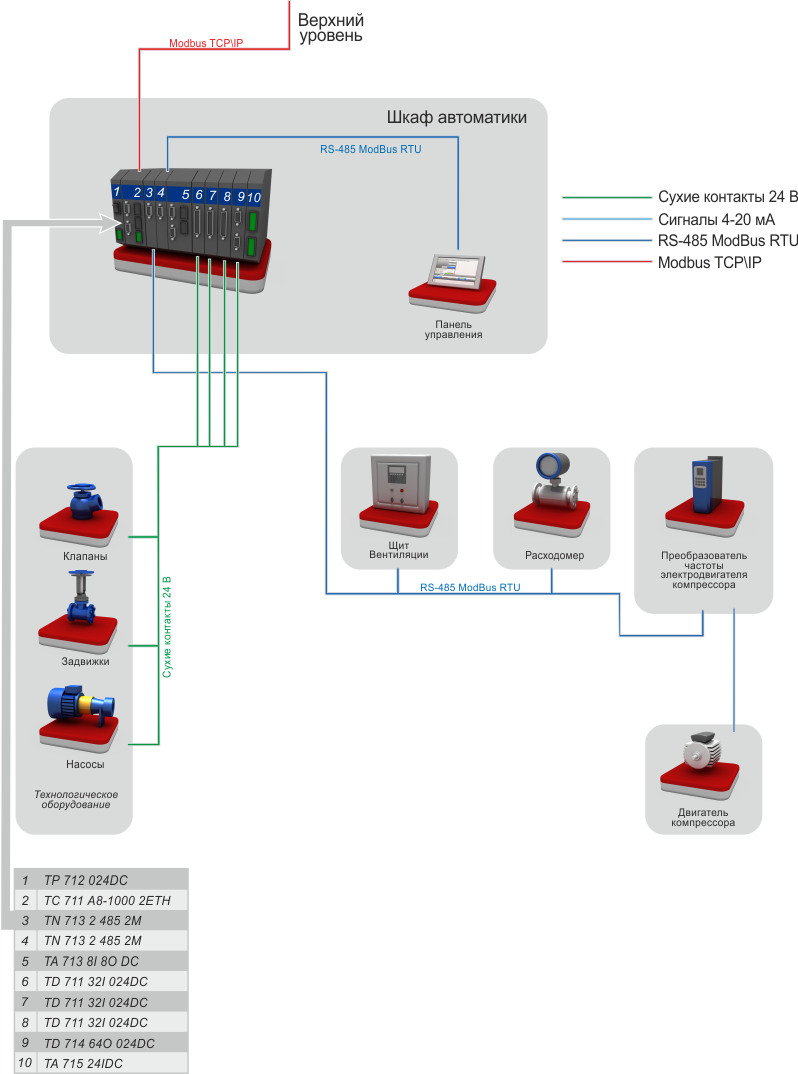

Структурная схема
Спецификация оборудования
| Номер для заказа | Наименование | Количество |
|---|---|---|
| PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
| PC-M700C02 | Драйвер Modbus TCP Slave | 1 |
| PC-D711C01 | TD 711 32I 024DC, Модуль дискретного ввода (32 канала, 24В) | 3 |
| LC-D711C01 | KD711-X10-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 3 |
| LC-D711C02 | KD711-X11-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 3 |
| PC-D714C01 | TD 714 64O 024DC, Модуль дискретного вывода (64 канала, 24В) | 1 |
| LC-D714C01 | KD714-X14-1,5 - Кабель для подключения модуля TD 714 64O 024DC (1,5 м) | 1 |
| PC-A715C01 | TA 715 24IDC, Модуль аналогового ввода (24 канала, 14 бит, ток/напряжение) | 1 |
| LC-A715C01 | КА715-X5-1,5 - Кабель для подключения модуля TA 715 24IDC (1,5 м) | 1 |
| PC-A713C01 | TA 713 8I 8O DC, Модуль аналогового ввода/вывода (8 вход/выход, 16 бит, ток/напряжение) | 1 |
| LC-A713C01 | КА713-X1-1,5 - Кабель для подключения модуля TA 714 8ODC (1,5 м) | 1 |
| LC-A713C02 | КА713-X2-1,5 - Кабель для подключения модуля TA 714 8ODC (1,5 м) | 1 |
| LC-A713C03 | КА713-X3-1,5 - Кабель для подключения модуля TA 714 8ODC (1,5 м) | 1 |
| LC-A713C04 | КА713-X4-1,5 - Кабель для подключения модуля TA 714 8ODC (1,5 м) | 1 |
| PC-N713C02 | TN 713 2 485 2M, Коммуникационный модуль (RS-485/ RS-422, 2 канала) | 2 |
| LC-N713C05 | KN713-X22-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 2 |
| LC-N713C06 | KN713-X23-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 2 |
| PC-M700C05 | Драйвер Modbus RTU Master | 2 |
| PC-K711C03 | ТК 711 10, Коммутационная панель (количество модулей 10 шт., резервирование питания) | 1 |
| PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
| LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
