Система кустовой телемеханики метаноугольного месторождения
Общие сведения
Система кустовой телемеханики предназначена для сбора информации со всего оборудования промысла, начиная от скважин и заканчивая узлом подготовки газа и станцией отгрузки. Объектами телемеханизации являются территориально распределенные площадки скважин с установленными на них блок - контейнерами, оснащенными контроллерами линейной телемеханики.
Внедрения: ООО «Гапзром Добыча Кузнецк»
Примеры применения контроллера ЭЛСИ-ТМК
Основные параметры системы
- Автономный шкаф управления всепогодного исполнения и источник гарантированного питания серии EF;
- 40 дискретных сигналов о состоянии оборудования, включая 12 сигналов 220 В AC;
- 40 дискретных сигналов управления типа «Сухой контакт» и выходное реле 250 В;
- 8 аналоговых сигналов измерения;
- Резервирование каналов связи с системой диспетчерского сбора данных и управления;
- Более 500 сигналов Modbus RTU по интерфейсу RS-485 для сбора информации о режимах работы и аварийных состояниях инженерного оборудования, включая измерительные сигналы.

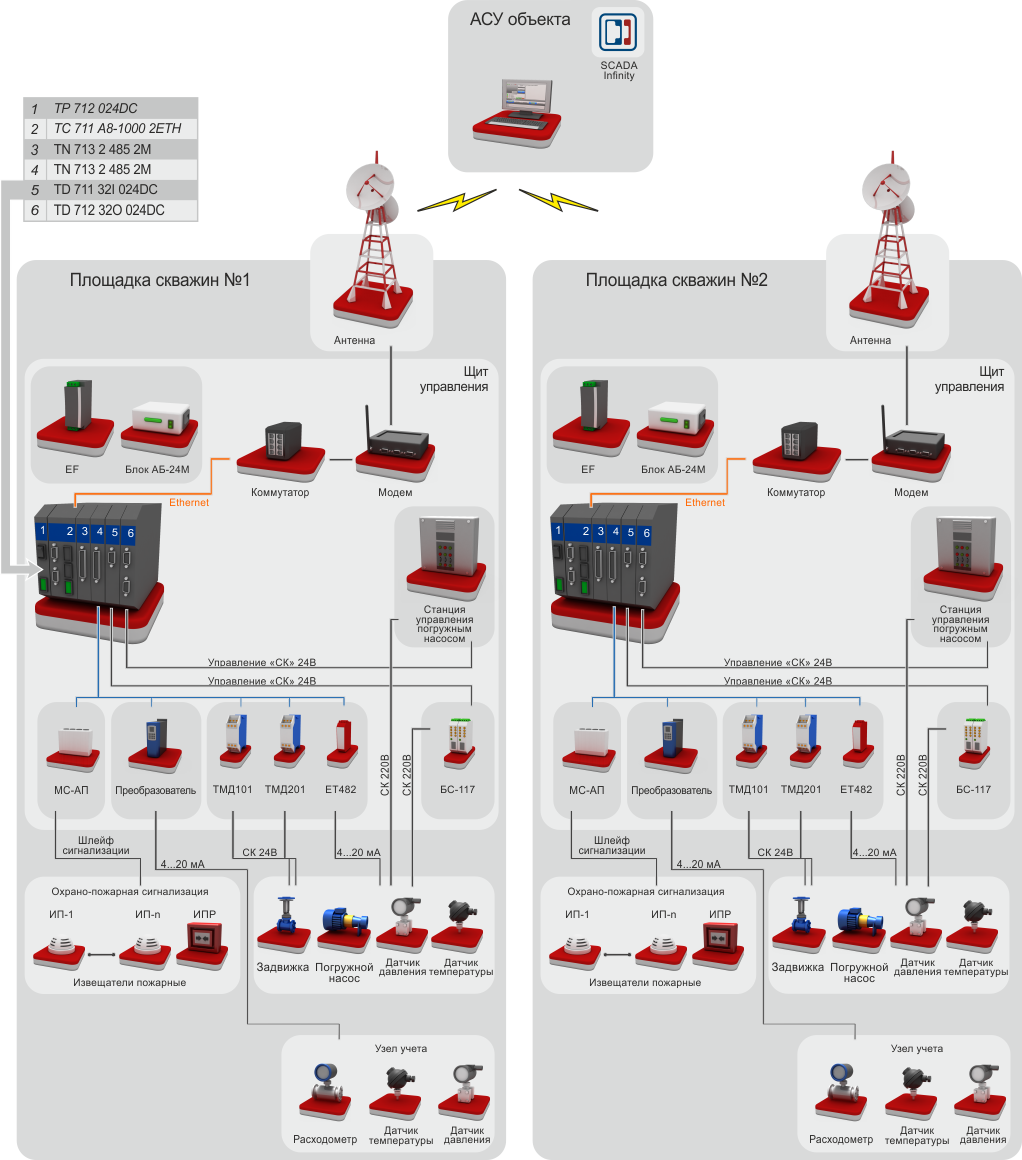

Структурная схема
Спецификация оборудования
Номер для заказа | Наименование | Количество |
---|---|---|
PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
PC-N713C05 | TN 713 2 485, Коммуникационный модуль (RS-485/RS-422, 2 канала) | 3 |
LC-N713C05 | KN713-X22-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 3 |
LC-N713C06 | KN713-X23-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 3 |
РC-A715C01 | ТA 715 24IDC, Модуль аналогового ввода (24 канала, 14 бит, ток/напряжение) | 1 |
LC-A715C01 | КА715-X5-1,5 - Кабель для подключения модуля TA 715 24IDC (1,5 м) 1 | 1 |
PC-N713C01 | TN 713 COM 921, Коммуникационный модуль (RS-232С, 1 канал) | 1 |
LC-N713C01 | KN713-X18-1,5 - Кабель для подключения модуля TN 713 COM 921 (1,5 м) | 1 |
PC-M700C05 | Драйвер Modbus RTU Master | 2 |
PC-D711C01 | TD 711 32I 024DC, Модуль дискретного ввода (32 канала, 24В) | 2 |
LC-D711C01 | KD711-X11-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 2 |
LC-D711C02 | KD711-X11-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 2 |
PC-D716C01 | TD 716 16O 220АС, Модуль дискретного вывода (16 каналов, 220В) | 1 |
LC-D712C01 | KD716-X16-1,5 - Кабель для подключения модуля TD 716 16O 220АС (1,5 м) | 1 |
LC-D712C02 | KD716-X17-1,5 - Кабель для подключения модуля TD 716 16O 220АС (1,5 м) | 1 |
PC-D712C01 | TD 712 32O 024DC, Модуль дискретного вывода (32 канала, 24В) | 1 |
LC-D712C01 | Кабель для подключения модуля TD 712 32O 024DC (1,5 м) | 1 |
LC-D712C02 | Кабель для подключения модуля TD 712 32O 024DC (1,5 м) | 1 |
PC-K711C03 | ТК 711 10, Коммутационная панель (количество модулей 10 шт.) | 1 |
PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
