Система кустовой телемеханики нефтяного месторождения
Общие сведения
Система кустовой телемеханики нефтяного месторождения предназначена для сбора информации со всего оборудования промысла. Все кусты месторождения аналогичны по принципу построения и отличаются небольшим разбросом собираемой информации.
Примеры
применения контроллера ЭЛСИ-ТМК
Основные параметры системы на 1 куст скважин
- С одного куста скважин контроллер ЭЛСИ-ТМК передает в среднем 2350 сигналов на сервер SCADA Infinity по беспроводному каналу связи с использованием событийного протокола передачи данных IEC 60870-5-101;
- Система включает 376 входных сигналов 24В DC о состоянии оборудования, 177 выходных сигналов управления, 1236 сигналов измерений, 719 сигналов регулирования, из которых 2384 сигнала контроллер получает по интерфейсу RS-485 (Modbus RTU).

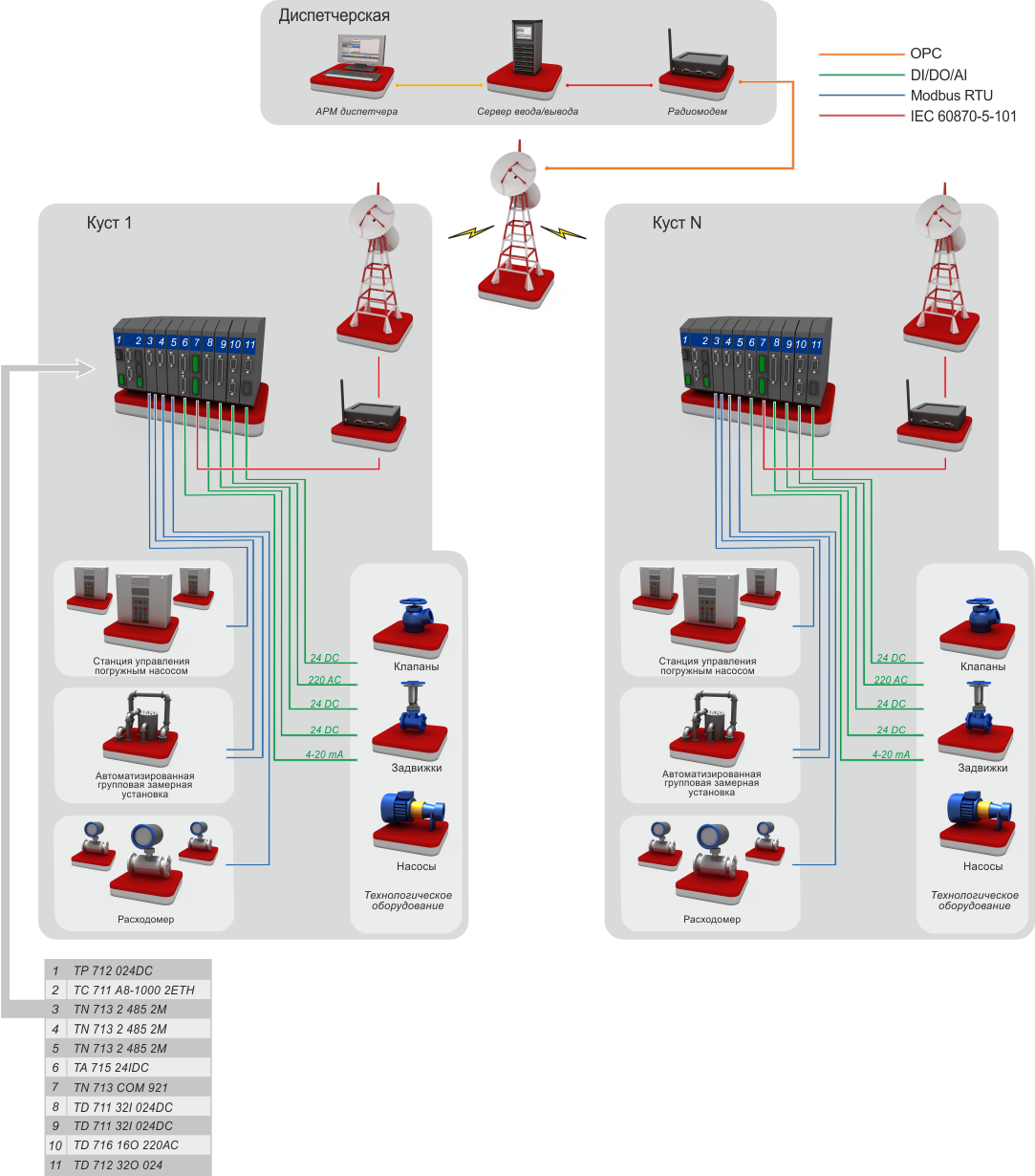

Структурная схема
Спецификация оборудования
| Номер для заказа | Наименование | Количество |
|---|---|---|
| PC-C711C01 | ТС 711 A8-1000 2ETH, Процессорный модуль (512 Мб RAM, 2000 Кб MRAM, 2 ETH) | 1 |
| PC-N713C05 | TN 713 2 485, Коммуникационный модуль (RS-485/RS-422, 2 канала) | 3 |
| LC-N713C05 | KN713-X22-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 3 |
| LC-N713C06 | KN713-X23-1,5 - Кабель для подключения модуля TN 713 2 485 2M (1,5 м) | 3 |
| РC-A715C01 | ТA 715 24IDC, Модуль аналогового ввода (24 канала, 14 бит, ток/напряжение) | 1 |
| LC-A715C01 | КА715-X5-1,5 - Кабель для подключения модуля TA 715 24IDC (1,5 м) | 1 |
| PC-N713C01 | TN 713 COM 921, Коммуникационный модуль (RS-232С, 1 канал) | 1 |
| LC-N713C01 | KN713-X18-1,5 - Кабель для подключения модуля TN 713 COM 921 (1,5 м) | 1 |
| PC-M700C05 | Драйвер Modbus RTU Master | 1 |
| PC-D711C01 | TD 711 32I 024DC, Модуль дискретного ввода (32 канала, 24В) | 1 |
| LC-D711C01 | KD711-X10-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 1 |
| LC-D711C02 | KD711-X11-1,5 - Кабель для подключения модуля TD 711 32I 024DC (1,5 м) | 1 |
| PC-D716C01 | TD 716 16O 220АС, Модуль дискретного вывода (16 каналов, 220В) | 1 |
| LC-D716C01 | KD716-X16-1,5 - Кабель для подключения модуля TD 716 16O 220АС (1,5 м) | 1 |
| LC-D716C02 | KD716-X17-1,5 - Кабель для подключения модуля TD 716 16O 220АС (1,5 м) | 1 |
| PC-K711C03 | ТК 711 10, Коммутационная панель (количество модулей 10 шт.) | 1 |
| PC-P712C01 | TP 712 024DC Модуль питания (24, 100 Вт, поддержка резервирования) | 1 |
| LC-P712C01 | KP712-1,5 - Кабель для подключения модуля TP 712 024DC (1,5 м) | 1 |
