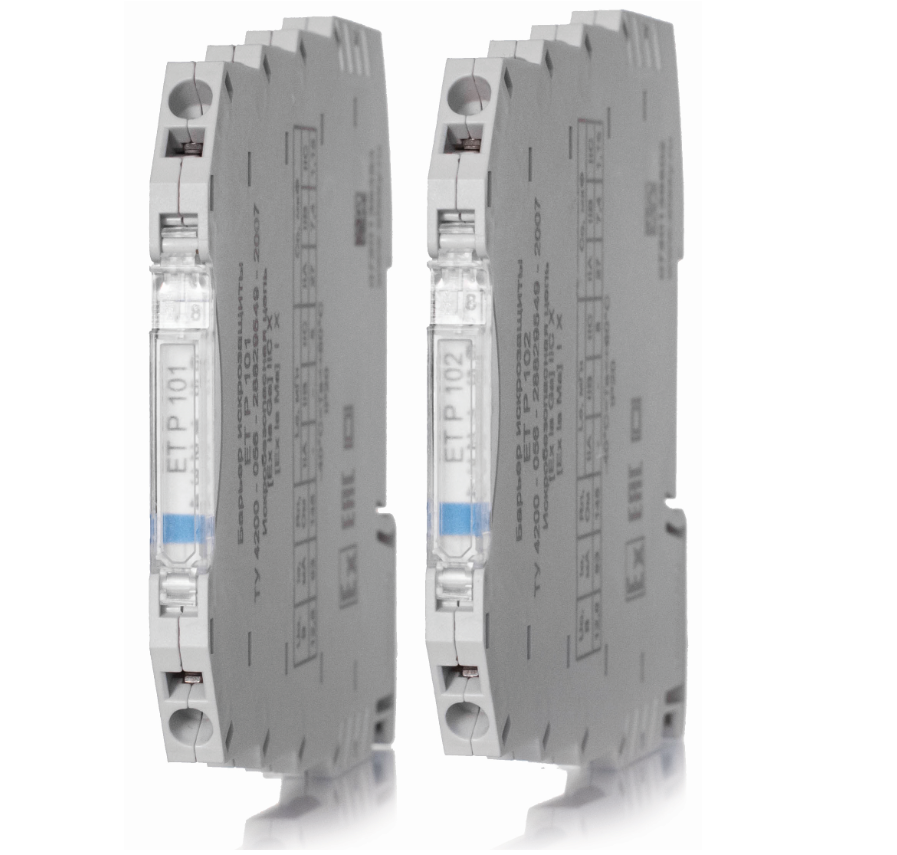

Барьеры искрозащиты ETP-131, ETP-132
Общие сведения
Барьеры искрозащиты предназначены для применения в качестве средства сопряжения искробезопасных (оборудование во взрывоопасной зоне) и искроопасных (оборудование во взрывобезопасной зоне) цепей. Защитные диоды (стабилитроны) в барьере искрозащиты ограничивают напряжение, приложенное к искробезопасной цепи, а неповреждаемый токоограничивающий резистор ограничивает ток, который может проходить по искробезопасной цепи.
Барьер искрозащиты не обеспечивает гальванического разделения между искробезопасной и искроопасной цепями. Внутренние электрические цепи барьера имеют клеммы заземления, которые требуют обязательного соединения с цепью заземления. Барьер искрозащиты предназначен для передачи дискретных и аналоговых сигналов с уровнями, не превышающими напряжения ограничения защитных диодов.
Искробезопасность обеспечивается при подключении неискробезопасного оборудования с напряжением питания до 250 В.
Маркировка взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х.
| Параметры | Характеристики | |
| Модификация | ЕТP-131 | ЕТP-132 |
| Параметры защитной линии | ||
| Количество защищаемых линий, шт | 2 |
3 |
| Максимальное выходное напряжение (U₀), не более, В | 12,6 | |
| Максимальный выходной ток (I₀), не более, мА | 93 | |
| Электрические параметры | ||
| Проходное сопротивление защитной линии, Ом | от 136 до 150 | |
| Ток утечки в защитной линии при рабочем напряжении, не более, мА • Uп = 11 В • Uи = 10,2 В |
3 0,003 |
|
| Параметры электробезопасности | III класс по ГОСТ 12.2.007.0 | |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -40 ... +60 | |
| Относительная влажность при температуре 40 °С, %, не более | от 5 до 95 | |
| Атмосферное давление, кПа | 84 ... 106,7 | |
| Срок службы, лет, не менее | 15 | |
| Конструктивные параметры | ||
| Степень защиты | IP20 | |
| Масса, кг, не более | 0,06 | |
| Размеры ШхВхГ, мм, не более | 7х95х102 |
|
