Источник бесперебойного питания EF A UPS 1AC/24DC-4, 100 Вт

EF A UPS 1AC/24DC-4

Источник бесперебойного питания EF A UPS 1AC/24DC-4, 100 Вт, 1-фазная сеть, подключение внешних АКБ, регулирование в первичной цепи, регулировка выходного напряжения, металлический корпус, монтаж на DIN-рейку

Отсутствие АКБ, неисправность АКБ, снижение напряжения АКБ ниже 21,5 В

Входные характеристики
Диапазон входных напряжений, В 90…264
Частота входной цепи, Гц 45…65

Номинальный потребляемый ток при входном напряжении, А

  • 220 В, 50 Гц
  • 90 В, 50 Гц



  • 0,7
  • 1,8
Максимальный пусковой ток, А 30
Входной предохранитель (внутренний), А 3,15 (плавкий)
Устойчивость к провалам напряжения сети, мс <18 (110 В АС); <80 (220 В АС)
Защита от перенапряжений на входе Варистор
Выходные характеристики
Выходная мощность не менее, Вт 100 (включая канал заряда АКБ)
Номинальное выходное напряжение, В 24

Допустимое отклонение напряжения, В:

  • - по выходу гарантированного питания
  • - по выходу негарантированного питания



  • ±1,2%
  • -3…+4
Регулирование выходного напряжения 22…28
Выходной ток, А 4,2
Токоограничение, % 110…120 от Pном
Параллельное подключение Да, резервирование, с внешним диодом
Максимальная мощность потерь (холостой ход/номинальная нагрузка) 7/18
КПД, % > 85
Остаточные пульсации, мВ 50
Снижение мощности 50˚С…60˚С (1,5%/˚С)
Защита от короткого замыкания и перегрузки Да
Диагностические выходы
Количество выходов 3
Тип выходов Нормально разомкнутые контакты реле, 0,5 А, 30В
Значения выходов
DC OK Выходное напряжение в норме
PG Переход на резервное питание
AF Авария резервного питания
Светодиодная индикация

Индикатор «24 V»

  • Зеленый цвет свечения
Выходное напряжение на негарантированном выходе «24 V» в норме

Индикатор «24 VU»

  • Зеленый цвет свечения
Выходное напряжение на гарантированном выходе «24 VU» в норме

Индикатор «CH»

  • Желтый цвет свечения
  • Мигает желтым цветом свечения
  • Заряд АКБ
  • Отсуствие АКБ, Неисправность АКБ, Снижение напряжения АКБ ниже 21,5 В

Индикатор «DCH»

  • Красный цвет свечения



  • Переход на резервное питание
Параметры заряда аккумуляторных батарей
Тип АКБ Свинцовые, номинальное напряжение 24В
Номинальный ток заряда, А 0,7/1,2/2 (выбирается пользователем)
Отклонение тока заряда АКБ от установленного значения, не более, % 15
Номинальное напряжение перезаряда АКБ (при температуре +25˚С), В 28
Отклонение напряжения перезаряда АКБ от номинального значения, % ±3
Безопасность
Электромагнитная совместимость ГОСТ Р 51318.22-2006 класс А
Гальваническая изоляция вход/выход, кВ 1,5
Электробезопасность I класс по ГОСТ Р МЭК 60950
Сертификаты ТР ТС 004/2011
ТР ТС 020/2011
Окружающая среда
Рабочая температура, ˚C -25…60
Температура хранения, ˚C -40…85
Влажность, % ≤95% (при 25 ˚C, без конденсации)
Атмосферное давление, кПА 84…106,7
Механические характеристики
Материал корпуса Алюминий
Размеры, ШхВхГ, мм 62 х132х137
Масса, кг 0,6

Присоединения (съемные клеммные блоки):

  • Входы
  • Выходы



  • 0,35…2,5
  • 0,35…2,5
Монтаж На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5мм; верх, низ - 30 мм
Охлаждение Естественное
Устойчивость к вибрации

Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2
Амплитуда - 0,075 мм

Устойчивость к ударам

Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс
Пиковое ускорение - 150 м/с2

Степень защиты от климатических воздействий IP20
Средняя наработка на отказ 80000
Срок службы, лет 10

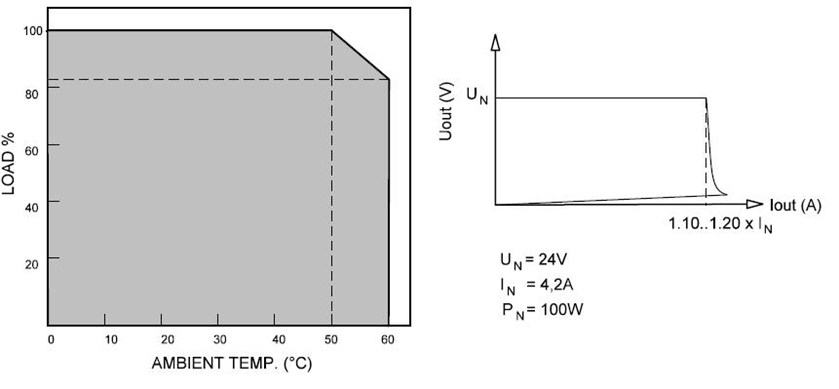

Ограничение мощности и выходная характеристика
