Источник питания EF D 1AC/48DC-2, 96 Вт

EF D 1AC/48DC-2

Источник питания EF D 1AC/48DC-2, 96 Вт, 1-фазная сеть, регулирование в первичной цепи, металлический корпус, монтаж на DIN-рейку

Входные характеристики
Диапазон входных напряжений, В (переменного тока)

90…264

Диапазон входных напряжений, В (постоянного тока) 126...380
Диапазон частот AC, Гц 45…65

Номинальный потребляемый ток при входном напряжении, А:

  • 220 В, 50 Гц
  • 90 В, 60 Гц



  • 0,7
  • 1,8
Максимальный пусковой ток, А
30
Входной предохранитель (внутренний), А
3,15
Устойчивость к провалам сети, мс
≥ 18
Защита от перенапряжений на входе
Варистор
Выходные характеристики
Выходная мощность не менее, Вт ≤ 96
Номинальное выходное напряжение, В 48±2%
Регулирование выходного напряжения 46 … 50
Выходной ток, А ≤ 2
Токоограничение, % 110…120 от Pном
Параллельное подключение Да, резервирование, с внешним диодом
Максимальная мощность потерь (холостой ход/номинальная нагрузка) 5/15
КПД, % >85
Действующее значение пульсаций, мВ < 50
Снижение мощности 50 °С … 60 °С (1,6%/°С)
Защита от короткого замыкания и перегрузки Да
Сигнализация DC OK Светодиод,диагностический выход
Параметры диагностического выхода DC OK Нормально разомкнутые контакты реле, 0,5 А; 40 В
Безопасность
Электромагнитная совместимость ГОСТ 30805.22-2013 класс А
Гальваническая изоляция вход/выход, кВ 1,5
Электробезопасность I класс по ГОСТ Р МЭК 60950-1
Сертификаты ТР ТС 004/2011
ТР ТС 020/2011
Окружающая среда
Рабочая температура, ˚C –25 … 60
(> 50 °C – ограничение мощности 1,6 % / °С )
Температура хранения, ˚C -40…85
Влажность, % ≤95 (при 25 ˚C, без конденсации)
Атмосферное давление, кПА 84…106,7
Механические характеристики
Материал корпуса Алюминий
Размеры, ШхВхГ, мм 45 х135 х 136
Масса, кг 0,6

Присоединения (съемные клеммные блоки):

  • Входы
  • Выходы



  • 0,35…2,5
  • 0,35…2,5
Монтаж На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм
Охлаждение Естественное
Устойчивость к вибрации Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2
Амплитуда - 0,075 мм
Устойчивость к ударам Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс
Пиковое ускорение - 150 м/с2
Степень защиты от климатических воздействий IP20
Средняя наработка на отказ 80000
Срок службы, лет 15

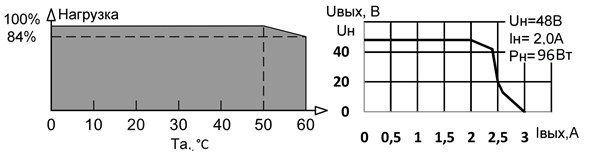

Ограничение мощности и выходная характеристика

схема
