Источник питания EF A 1AC/24DC-2,5, 60 Вт

EF A 1AC/24DC-2,5

Источник питания EF A 1AC/24 DC-2,5, 60 Вт, 1-фазная сеть, регулирование в первичной цепи, металлический корпус корпус, монтаж на DIN-рейку

Входные характеристики
Диапазон входных напряжений, В (переменного тока)
переменного тока | 90…264
постоянного тока  | 90...380

90…264

Диапазон входных напряжений, В (постоянного тока) 90...380
Диапазон частот AC, Гц 45…65

Номинальный потребляемый ток при входном напряжении, А:

  • 220 В, 50 Гц
  • 90 В, 60 Гц



  • 0,15
  • 0,35
Максимальный пусковой ток, А 30
Входной предохранитель (внутренний), А 3,15
Устойчивость к провалам сети, мс <18 (220 В АС)
Защита от перенапряжений на входе Варистор
Выходные характеристики
Выходная мощность не менее, Вт 60
Номинальное выходное напряжение, В 24±2%
Регулирование выходного напряжения 22…28
Выходной ток, А 2,5
Токоограничение, % 115…120 от Pном
Параллельное подключение Да, резервирование, с внешним диодом
Максимальна мощность потерь (холостой ход/номинальная нагрузка) 4/8,5
КПД, % >86
Остаточные пульсации, мВ 60
Снижение мощности 50˚С…60˚С (1,6%/˚С)
Защита от короткого замыкания и перегрузки Да
Сигнализация DC OK Светодиод, диагностический выход
Параметры диагностического выхода DC OK Нормально разомкнутые контакты реле, 0,5 А; 30 В
Безопасность
Электромагнитная совместимость ГОСТ Р 51318.22-2006 класс А
Гальваническая изоляция вход/выход, кВ 1,5
Электробезопасность I класс по ГОСТ Р МЭК 60950
Сертификаты ТР ТС 004/2011
ТР ТС 020/2011
Окружающая среда
Рабочая температура, ˚C -25…60 (>50˚C - ограничение мощности 1,6%/˚С
Температура хранения, ˚C -40…85
Влажность, % ≤95 (при 25 ˚C, без конденсации)
Атмосферное давление, кПА 84…106,7
Механические характеристики
Материал корпуса Алюминий
Размеры, ШхВхГ, мм 35 х 131 х 137
Масса, кг 0,18

Присоединения (съемные клеммные блоки):

  • Входы
  • Выходы



  • 0,35…2,5
  • 0,35…2,5
Монтаж На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм
Охлаждение Естественное
Устойчивость к вибрации Частота - 10…150 Гц
Амплитуда ускорения - 9,8 м/с2
Амплитуда - 0,075 мм
Устойчивость к ударам Ударная волна - полусинусоида
Длительность ударного импульса - 11 мс
Пиковое ускорение - 150 м/с2
Степень защиты от климатических воздействий IP20
Средняя наработка на отказ 80000
Срок службы, лет 10

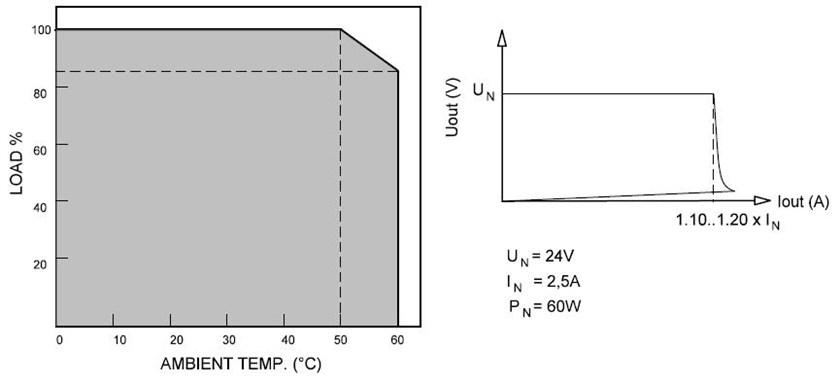

Ограничение мощности и выходная характеристика

Ограничение мощности и выходная характеристика
