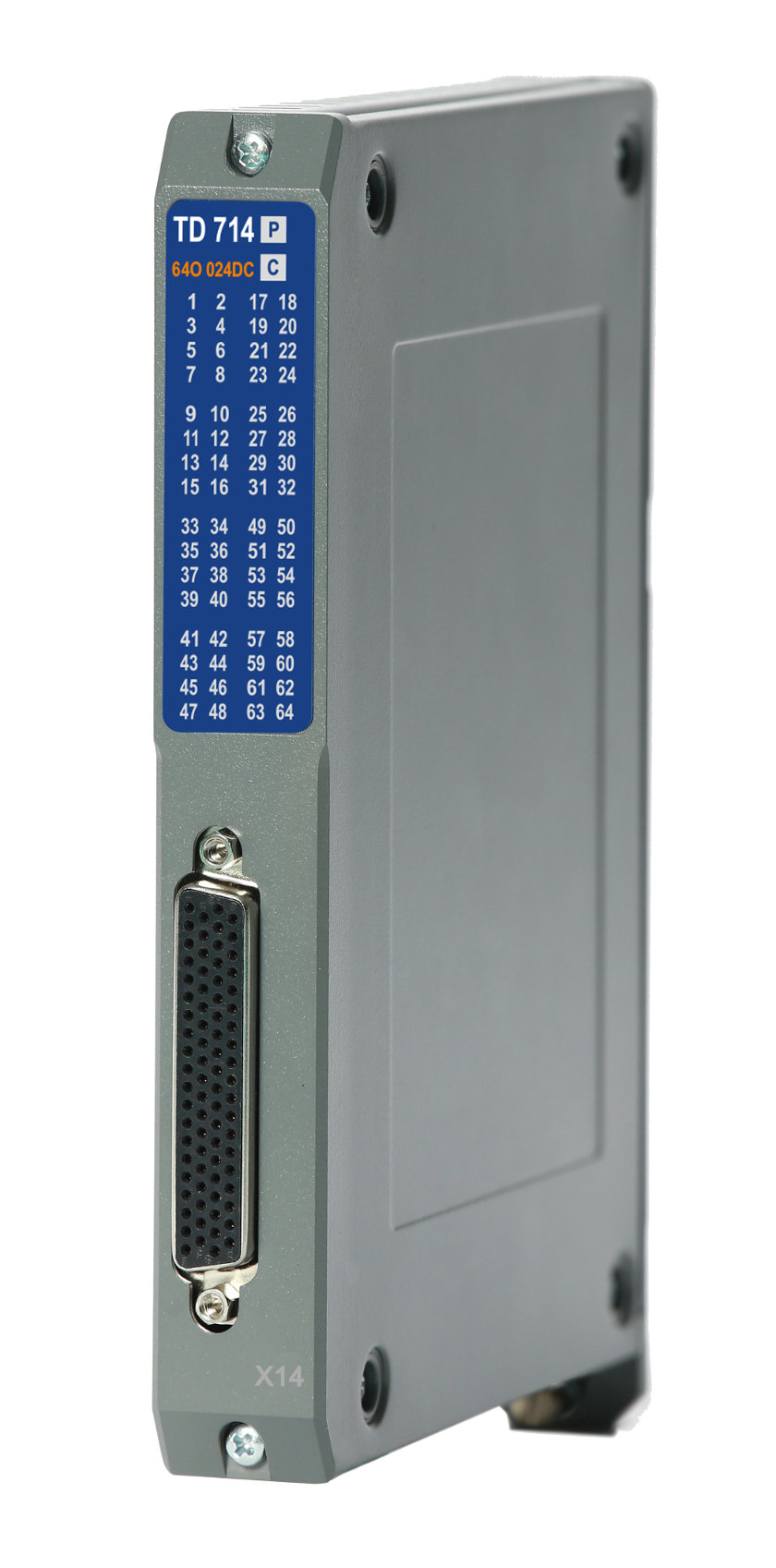

TD 716 16O 220AC, TD 712 32O 024DC, TD 714 64O 024DC – Модули дискретного вывода

TD 716 16O 220AC, TD 712 32O 024DC, TD 714 64O 024DC – Модули дискретного вывода

Особенности

  • «Горячая» замена модулей
  • До 64 выходов на модуль
  • Групповая гальваническая развязка
  • Защита от короткого замыкания и перегрузок
  • Контроль целостности выходных цепей

Общие сведения

Модули предназначены для преобразования команд контроллера в выходные дискретные сигналы. Модули дискретного вывода поддерживают следующие функции:

  • Режим удержания состояния выходов (только для модулей TD 712 и TD 714)
  • Коммутация мощных нагрузок (модуль TD 716)
  • Контроль целостности выходных цепей с соответствующей подзадачей в CoDeSys (модули TD 712 и TD 714)
  • Параллельное подключение выходов для резервирования, увеличения нагрузки
  • Диагностика собственной работоспособности и состояния выходов

pdf Описание модулей дискретного вывода

pdf Руководство по эксплуатации на модуль дискретного вывода TD 712

pdf Руководство по эксплуатации на модуль дискретного вывода TD 714

Параметры Характеристики
Модификация TD 716 16O 220АС TD 712 32O 024DC TD 714 64O 024DC
Дискретные выходы
Общее количество выходов, шт. 16 32 64
Количество групп выходов, шт. 2 2 1
Максимально коммутируемое напряжение постоянного тока, В 220 30 30
Максимально коммутируемое напряжение переменного тока, В 250 - -
Тип сигнала «Контакты реле» «Открытый коллектор» «Открытый коллектор»
Максимально коммутируемый ток, А 2 0,2 0,4
Скорость срабатывания, мс 4 0,08 0,08
Параллельное соединение выходов + + +
Гальваническое разделение цепей Групповое, 8 каналов на группу Групповое, 16 каналов на группу Групповое, 64 канала на группу

Напряжение гальванического разделения

  • Между группами выходов
  • Между группами выходов и корпусом



  • 2000
  • 2000



  • 500
  • 750



  • 500
  • 500
Схема подключения 2-х проводная
Защитные функции
Защита от перенапряжения - + +
Защита от обратной полярности - + +
Защита от короткого замыкания - + +
Тепловая защита - + +
Индикация
Индикация режимов работы Сброс и инициализация модуля
Рабочий режим
Изменение состояния выхода
Авария модуля
Индикация состояния дискретных выходов Отдельный индикатор для каждого канала
Параметры реле
Время срабатывания, мс 4 - -
Время возврата, мс 4 - -
Максимальная частота коммутаций, Гц 8 - -

Ресурс

  • механический, раз
  • электрический, раз



  • 100 млн.
  • 100 тыс.



  • -
  • -



  • -
  • -
Электрические параметры
Потребляемая мощность, Вт, не более 8 6 8
Эксплуатационные и конструктивные параметры
Диапазон рабочих температур, °С 0…+60 0…+60 0…+60
Масса, кг, не более 0,8 0,8 0,8
Размеры ШхВхГ, мм, не более 25х193х143 25х193х143 25х193х143
Модификация TD 716 16O 220АС TD 712 32O 024DC TD 714 64O 024DC
Параметры Характеристики
