TD 716 16O 220AC, TD 712 32O 024DC, TD 714 64O 024DC – Модули дискретного вывода

TD 716 16O 220AC, TD 712 32O 024DC, TD 714 64O 024DC – Модули дискретного вывода

Особенности

  • «Горячая» замена модулей
  • До 64 выходов на модуль
  • Групповая гальваническая развязка
  • Защита от короткого замыкания и перегрузок
  • Контроль целостности выходных цепей

Общие сведения

Модули предназначены для преобразования команд контроллера в выходные дискретные сигналы. Модули дискретного вывода поддерживают следующие функции:

  • Режим удержания состояния выходов (только для модулей TD 712 и TD 714)
  • Коммутация мощных нагрузок (модуль TD 716)
  • Контроль целостности выходных цепей с соответствующей подзадачей в CoDeSys (модули TD 712 и TD 714)
  • Параллельное подключение выходов для резервирования, увеличения нагрузки
  • Диагностика собственной работоспособности и состояния выходов

pdf Описание модулей дискретного вывода

pdf Руководство по эксплуатации на модуль дискретного вывода TD 712

pdf Руководство по эксплуатации на модуль дискретного вывода TD 714

pdf Руководство по эксплуатации на модуль дискретного вывода TD 716

Модуль TD 716 16O 220АС

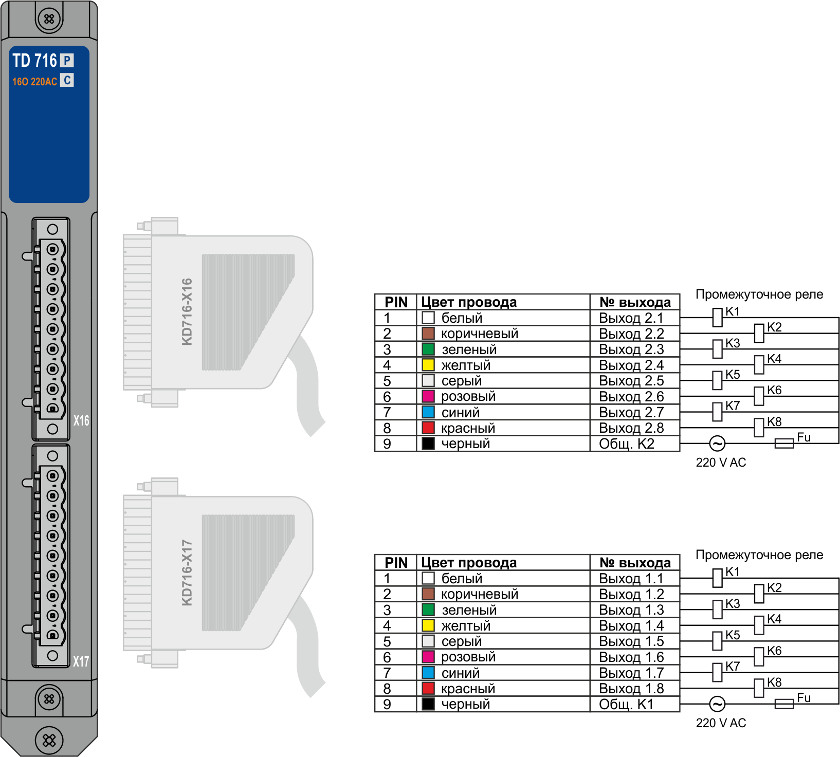

TD 716 Схема подключения

Подключение проводников к модулю TD 716 16O 220АС осуществляется через клемму с винтовым зажимом, входящую в комплект поставки.

Модуль TD 712 32О 024DC

TD 712 Схема подключения

Модуль TD 714 64О 024DC

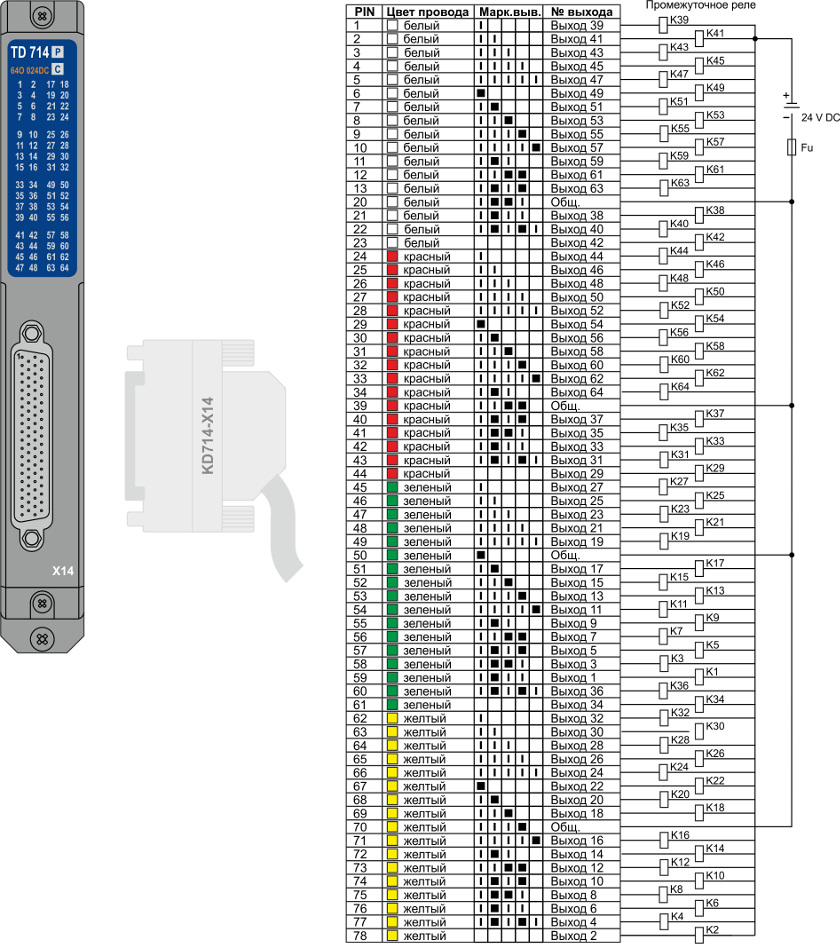

TD 714 Схема подключения
