Модули удаленного ввода/вывода серии ТМ

Модули удаленного ввода/вывода серии ТМ

Особенности

  • Связь по последовательному интерфейсу RS-485 (Modbus RTU).
  • Удаленное конфигурирование режимов работы.
  • Высокая точность преобразования сигналов.
  • Управление и обмен данными через последовательный интерфейс.
  • Интеллектуальная система самодиагностики.
  • Защита от обратной полярности напряжения питания.

Общие сведения

Модули удаленного ввода/вывода ТМ предназначены для построения распределенных систем контроля и управления технологическими объектами, а также для расширения функциональных возможностей ПЛК.

Модули используются для измерения и преобразования непрерывных сигналов напряжения постоянного тока и/или постоянным током, сбора и обработки информации с первичных датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по последовательным каналам связи в системах измерения, контроля и управления объектами нефтяной, газовой промышленности, энергетики и других отраслей.

Описание модулей удаленного ввода/вывода в PDF

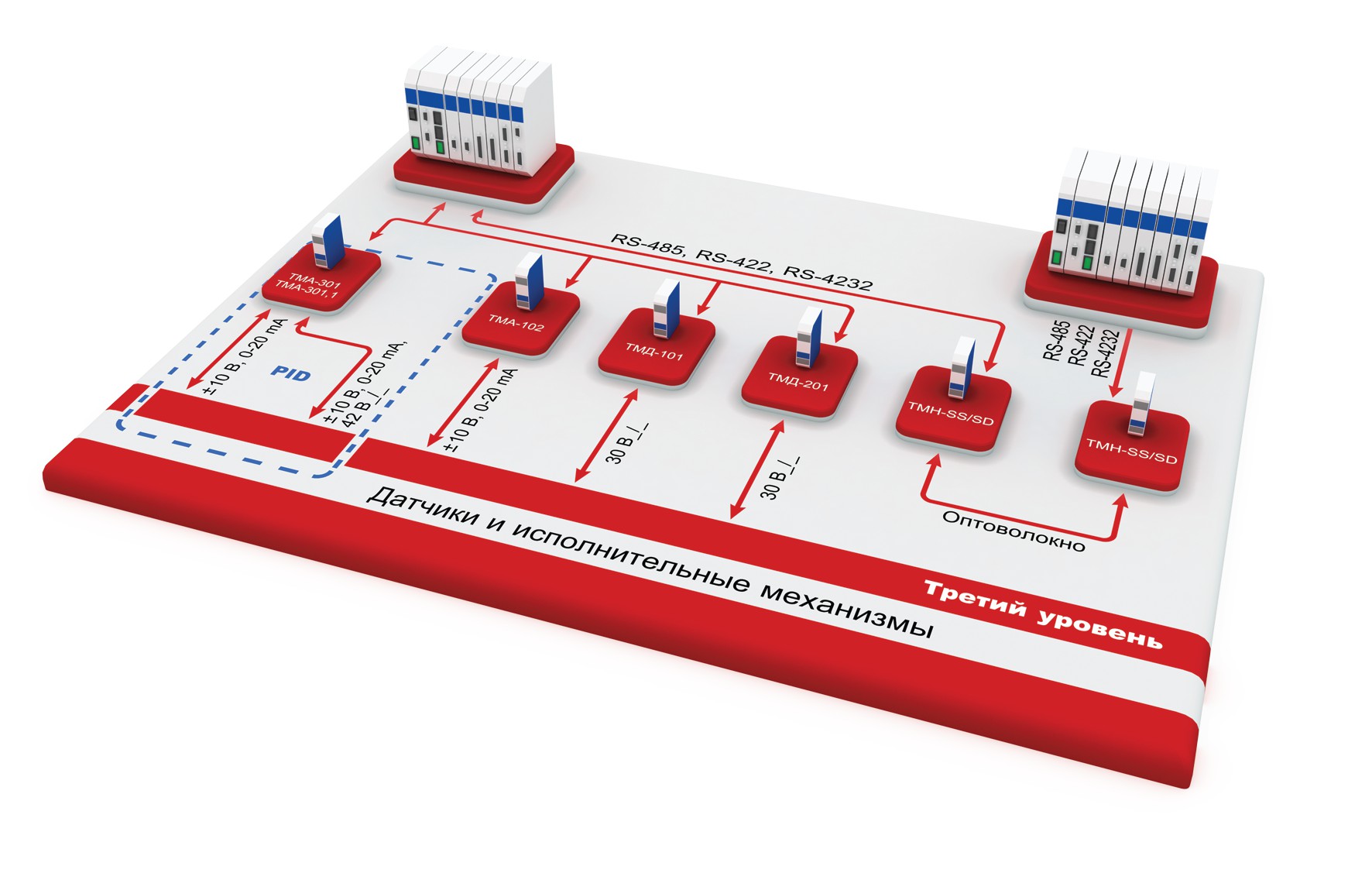

Архитектура

Архитектура

Таблица выбора модулей удаленного ввода/вывода TM

Аналоговый ввод/вывод
TMA-102 Модель Количество каналов Параметры входа Параметры выхода Примечание
Вход Выход
ТМА-102 - 2 - -10…+10 В; 0…20 мА -
ТМА-301 3 1 -10…+10 В, -20…20 мА -10…+10 В, 0…20 мА ПИД регулирование
ТМА-301.1 3 2 -10…+10 В, -20…20 мА Подключение датчика типа «Открытый коллектор».
Коммутируемое напряжение - до 42 В.
Коммутируемый ток - до 0,5 А.
Дискретный ввод/вывод
ТМД-201
Модель Количество каналов Параметры входа Параметры выхода
Вход Выход
ТМД-101 - 8 - Тип выхода «Открытый коллектор».
Коммутируемое напряжение - до 30 В.
Коммутируемый ток - до 0,5 А.
ТМД-102 - 8 - Тип выхода «Открытый коллектор».
Коммутируемое напряжение - до 30 В.
Коммутируемый ток - до 0,2 А.
ТМД-103 - 8 - Тип выхода «Сухой контакт».
Коммутируемое напряжение - до 220 В.
Коммутируемый ток - до 5 А.
ТМД-201 8 - Подключение датчика типа «Сухой контакт».
Напряжение опроса - 24 В.
Ток опроса - 10/20 мА.
-
ТМД-203 8 - 250В AC
уровень логической «1» - не менее 170 В (действующее значение),
уровень логического «0» - не более 120 В (действующее значение).
-
ТМД-401 8 4 Подключение датчика типа «Сухой контакт»
Напряжение опроса - от 14 до 16 В.
Ток опроса - 10 мА,
«потенциальный» уровень логического «0» - не более 5 В;
уровень логической «1» - не менее 10 В
Тип выхода «Открытый коллектор».
Коммутируемое напряжение - до 30 В.
Коммутируемый ток - до 0,5 А.
Преобразователи оптических сигналов
TMH-SS/SD
Модель Электрические каналы Тип оптического волокна
Количество оптических каналов
Назначение
Количество Тип
ТМH-SS 1 RS-232/RS-422/RS-485 Кварцевое многомодовое
1 Преобразователь
сигналов интерфейсов
TMH-SD 1 RS-232/RS-422/RS-485
2 (резервный канал) Преобразователь
сигналов интерфейсов
ТМА-102 - Модуль удаленного аналогового вывода

ТМА-102 - Модуль удаленного аналогового вывода

2 аналоговых выхода

Диапазон формирования выходных значений: -10...+10В, 0...20мА

Погрешностоть не более ±0,1%

ТМА-301, ТМА-301.1 - Модули удаленного аналогового ввода/вывода

ТМА-301, ТМА-301.1 - Модули удаленного аналогового ввода/вывода

3 аналоговых входа, 1 аналоговый выход, 2 дискретных выхода для ТМА-301.1

Диапазон формирования выходных значений: -10...+10В, 0...20мА

ТМД-101, ТМД-102, ТМД-103 - Модули удаленного дискретного вывода

ТМД-101, ТМД-102, ТМД-103 - Модули удаленного дискретного вывода

8 каналов дискретного вывода

Интерфейс RS-485 (Modbus RTU)



ТМД-201 - Модуль удаленного дискретного ввода

ТМД-201 - Модуль удаленного дискретного ввода

8 каналов дискретного ввода

Интерфейс RS-485 (Modbus RTU)

ТМН-SS, ТМН-SD - Модули сопряжения последовательных интерфейсов с ВОЛС

ТМН-SS, ТМН-SD - Модули сопряжения последовательных интерфейсов с ВОЛС

Скорость до 12 Мбит/с

Возможность резервирования канала связи

Длина сегмента линии до 2000 м
