TA 713 8I 8O DC – модуль аналогового ввода/вывода

TA 713 8I 8O DC – модуль аналогового ввода/вывода

Особенности:

  • 8 аналоговых входов и 8 аналоговых выходов
  • 8 встроенных программных ПИД-регуляторов с возможностью самонастройки
  • Групповая гальваническая развязка
  • Защита от короткого замыкания

Общие сведения

Модуль аналогового ввода/вывода предназначен для измерения и формирования сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК. Модуль аналогового ввода/вывода позволяет программно создавать одноконтурные и многоконтурные системы ПИД-регулирования и поддерживает следующие функции:

  • Настройка времени интегрирования сигналов
  • Диагностика собственной работоспособности и состояния входов/выходов
  • Присвоение метки времени
  • 8 встроенных программных ПИД-регуляторов с возможностью самонастройки
  • Контроль целостности входных цепей (в режиме измерения постоянного тока)

Описание модуля аналогового ввода/вывода в PDF

Руководство по эксплуатации на модуль TA 713 в PDF

Модуль TA 713 8I 8O DC

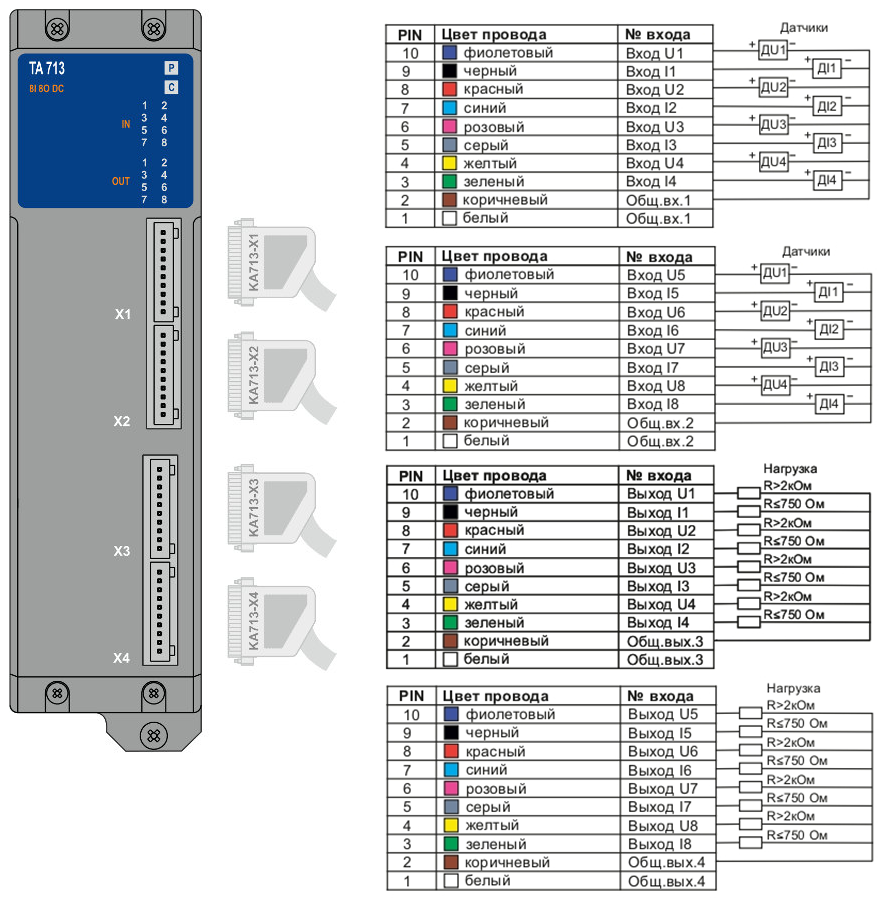

TA 713 8I 8O DC Схема подключения

Подключение проводников к модулю TA 713 8I 8O DC осуществляется через клеммы с винтовыми зажимами, входящими в комплект поставки.
