TA 712 8IDC, TA 712 16IDC – Модули для измерения сигналов термопар и термосопротивлений

TA 712 8IDC, TA 712 16IDC – Модули для измерения сигналов термопар и термосопротивлений

Особенности

  • Универсальные измерительные каналы
  • Высокая точность измерения сигналов термопар и термосопротивлений
  • Групповая гальваническая развязка
  • «Горячая» замена модулей
  • Самодиагностика и самокалибровка измерительных каналов

Общие сведения

Модули измерения сигналов термопар и термосопротивлений предназначены для измерения, нормализации и обработки сигналов от датчиков температуры, а так же сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК. Модули измерения сигналов термопар и термосопротивлений поддерживают следующие функции:

  • Конфигурирование типа обрабатываемых сигналов
  • Настройка времени интегрирования сигналов
  • Синхронный съем данных
  • Присвоение метки времени
  • Настройка периодичности самокалибровки
  • Циклическая передача данных
  • Диагностика собственной работоспособности и состояния входов

Описание модулей для измерения сигналов термопар и термосопротивлений в PDF

Руководство по эксплуатации на модуль TA 712 в PDF

Модуль TA 712 8 IDC, датчики тока

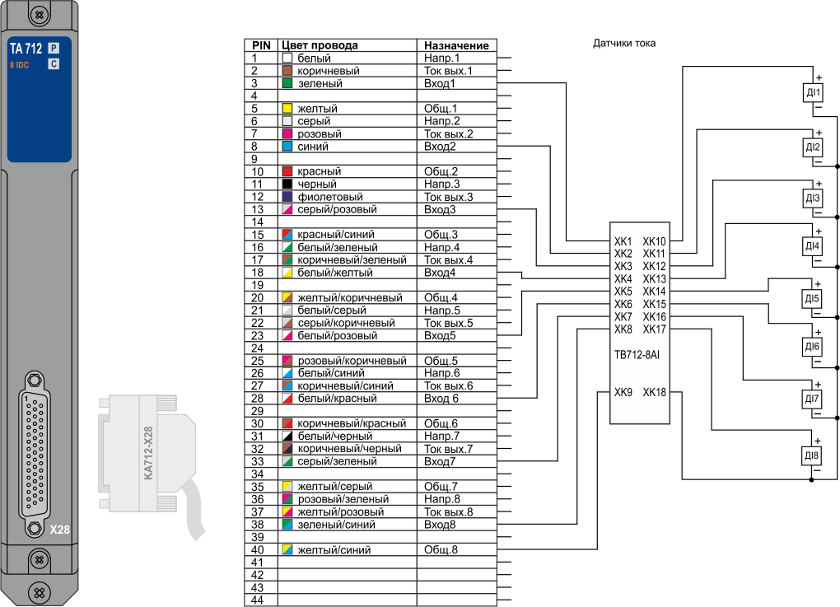

TA 712 8 IDC датчики тока Схема подключения



Модуль TA 712 16 IDC, датчики тока

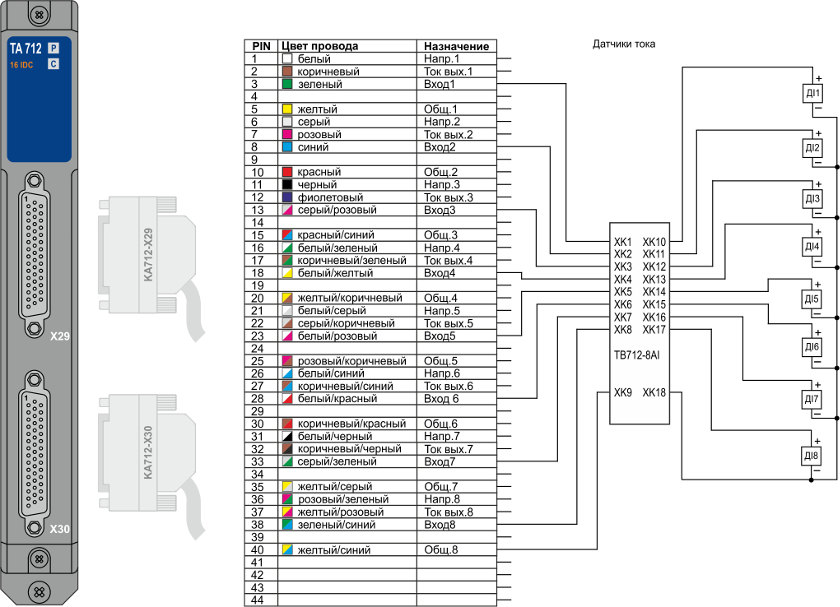

TA 712 16 IDC датчики тока Схема подключения

Схема подключения разъема X30 аналогична схеме подключения к разъему X29



Модуль TA 712 8 IDC, термопары

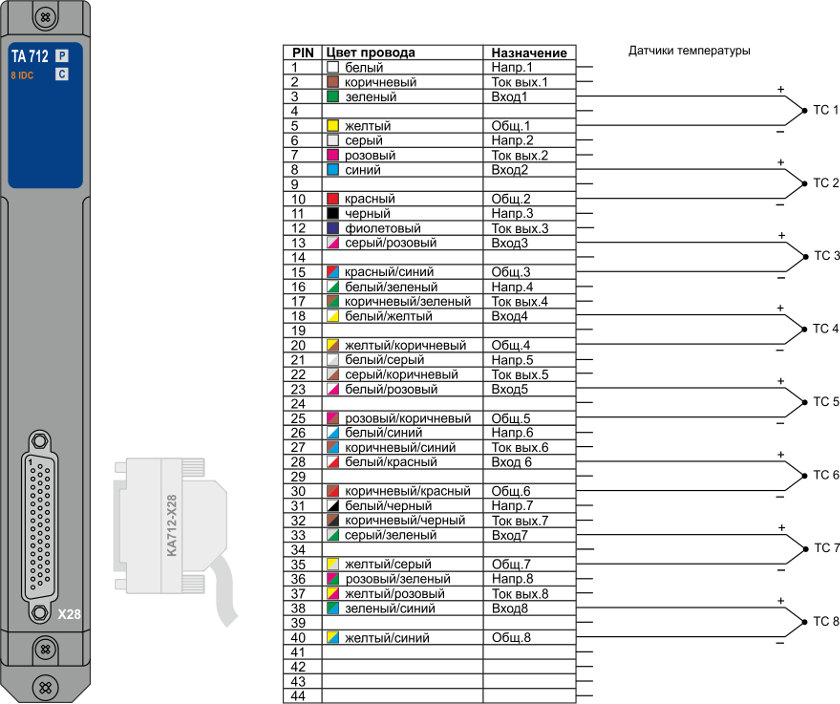

TA 712 8 IDC термопары Схема подключения



Модуль TA 712 16 IDC, термопары

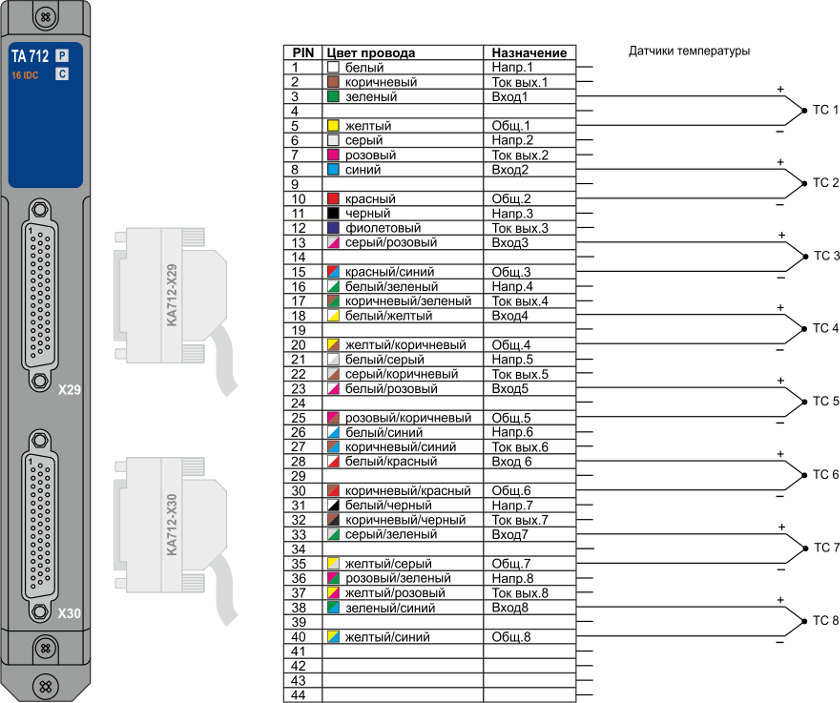

TA 712 16 IDC термопары Схема подключения

Схема подключения к разъему X30 аналогична схеме подключения к разъему X29



Модуль TA 712 8 IDC, датчики напряжения

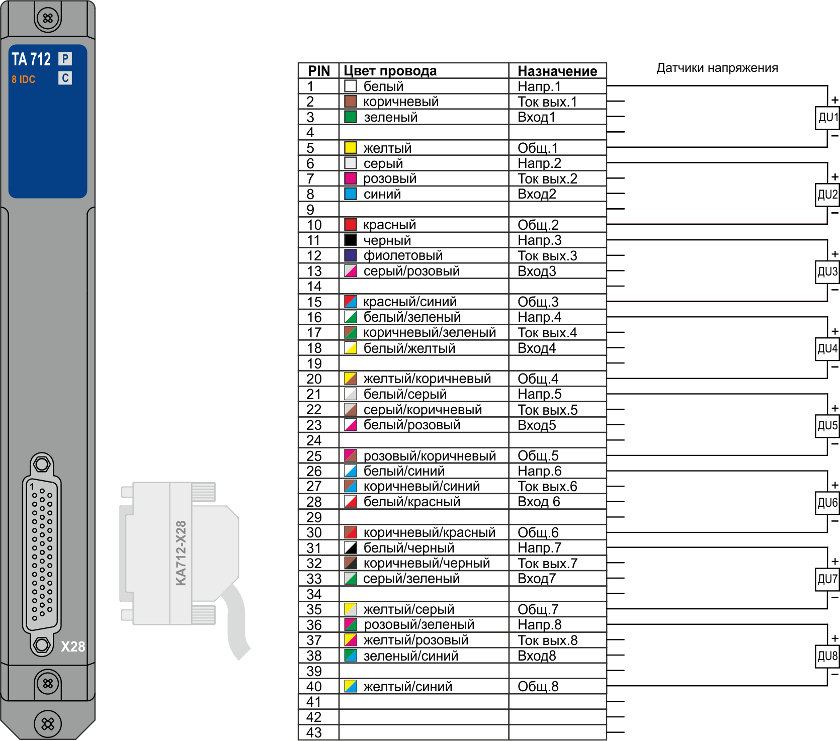

TA 712 8 IDC датчики напряжения Схема подключения



Модуль TA 712 16 IDC, датчики напряжения

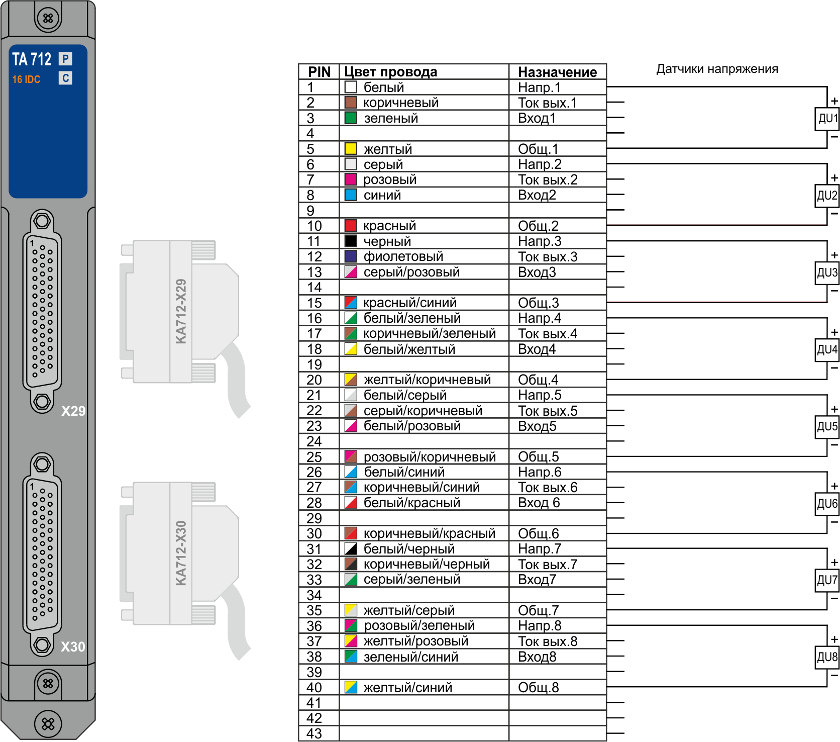

TA 712 16 IDC датчики напряжения Схема подключения

Схема подключения к разъему X30 аналогична схеме подключения к разъему X29



Модуль TA 712 8 IDC, термосопротивления

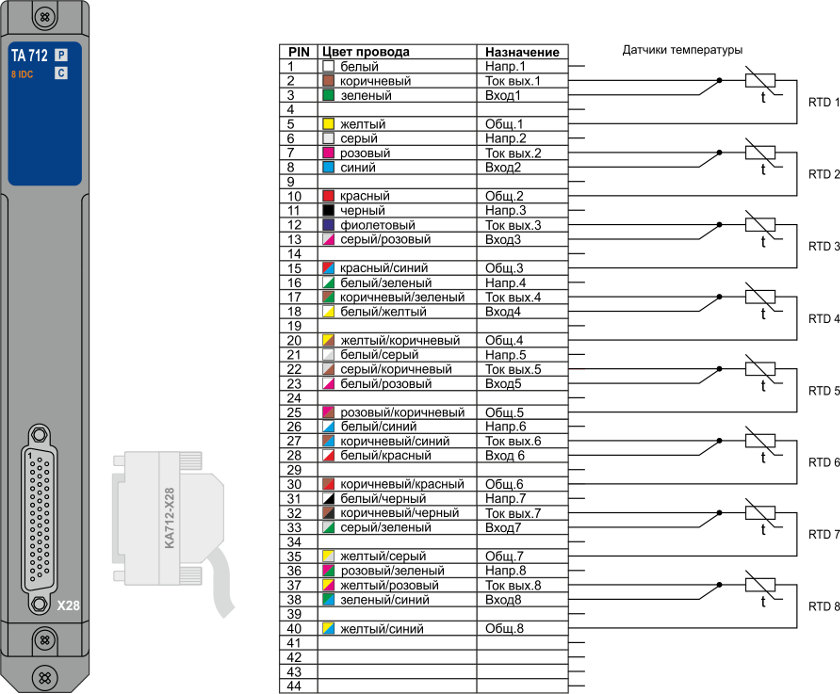

TA 712 8 IDC термосопротивления Схема подключения



Модуль TA 712 16 IDC, термосопротивления

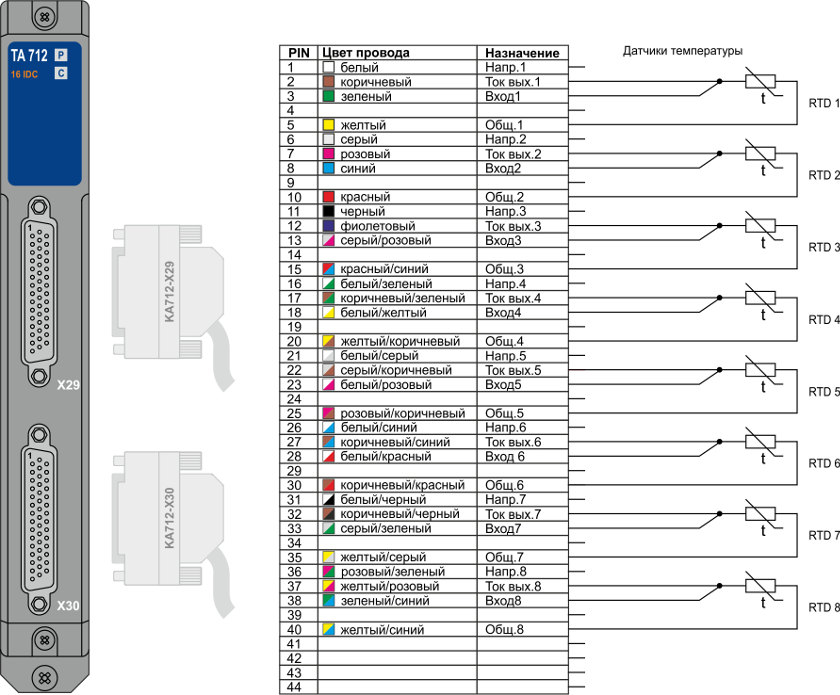

TA 712 16 IDC термосопротивления Схема подключения

Схема подключения к разъему X30 аналогична схеме подключения к разъему X29
