ЕТ 491, ЕТ 461 — Преобразователи измерительные разделительные

ЕТ 491, ЕТ 461 — Преобразователи измерительные разделительные

Особенности

  • Вход­ной ка­нал 0/4…20 мА;
  • Ре­а­ли­за­ция HART-про­то­ко­ла со сто­ро­ны дат­чи­ка;
  • Вы­со­кая точ­ность из­ме­ре­ния;
  • Уда­лен­ное кон­фи­гу­ри­ро­ва­ние ре­жи­мов ра­бо­ты через ин­тер­фейс RS-485.

Общие сведения

Пре­об­ра­зо­ва­те­ли из­ме­ри­тель­ные раз­де­ли­тель­ные ЕТ 491, ЕТ 461 (барьеры искрозащиты) пред­на­зна­че­ны для пре­об­ра­зо­ва­ния ана­ло­го­вых сиг­на­лов в ана­ло­го­вый и циф­ро­вой вы­ход­ной сиг­нал по ин­тер­фей­су RS-485 (Modbus RTU).

pdf Описание преобразователей измерительных разделительных ЕТ 491, ЕТ 461

pdf Руководство по эксплуатации на преобразователь измерительный разделительный ЕТ 491

pdf Руководство по эксплуатации на преобразователь измерительный разделительный ЕТ 461

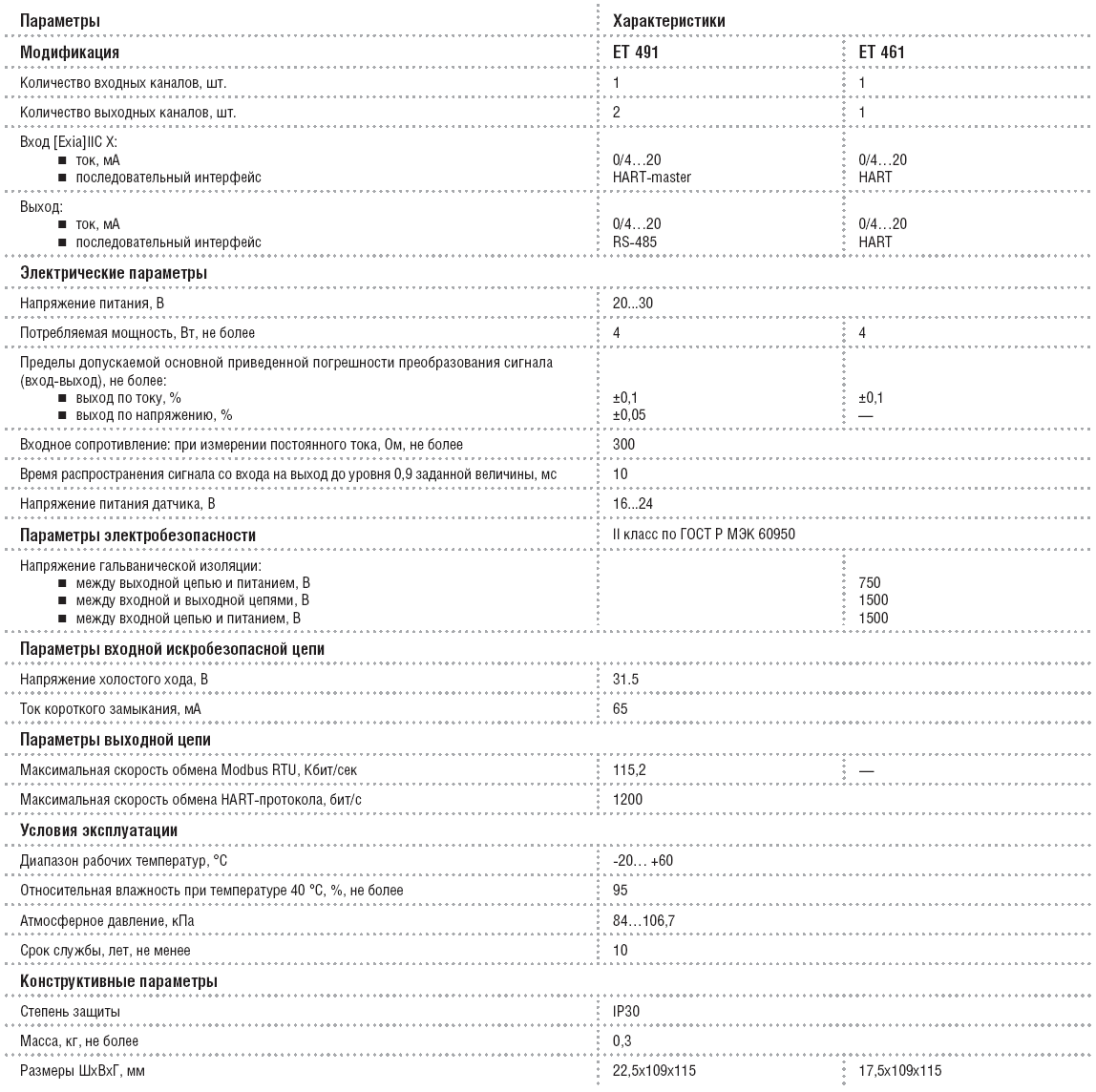

Таблица выбора моделей

Параметры Характеристики
Модификация ЕТ 491 ЕТ 461
Количество входных каналов, шт. 1 1
Количество выходных каналов, шт. 2 1
Вход [Exia]IIC X:
  • ток, мА
  • последовательный интерфейс

  • 0/4…20
  • HART-master

  • 0/4…20
  • HART
Выход:
  • ток, мА
  • последовательный интерфейс

  • 0/4…20
  • HART-master

  • 0/4…20
  • HART-master
Электрические параметры
Напряжение питания, В 20...30
Потребляемая мощность, Вт, не более
4
4
Пределы допускаемой основной приведенной погрешности преобразования сигнала
(вход-выход), не более:
  • выход по току, %
  • выход по напряжению, %


  • ±0,1
  • ±0,05


  • ±0,1
  • -
Входное сопротивление: при измерении постоянного тока, Ом, не более 300
Время распространения сигнала со входа на выход до уровня 0,9 заданной величины, мс 10
Напряжение питания датчика, В 16...24
Параметры электробезопасности ІІ класс по ГОСТ Р МЭК 60950
Напряжение гальванической изоляции:
  • между выходной цепью и питанием, В
  • между входной и выходной цепями, В
  • между входной цепью и питанием, В


  • 750
  • 1500
  • 1500
Параметры входной искробезопасной цепи
Напряжение холостого хода, В
31.5
Ток короткого замыкания, мА 65
Параметры выходной цепи
Максимальная скорость обмена Modbus RTU, Кбит/сек 115,2 -
Максимальная скорость обмена HART-протокола, бит/с 1200
Условия эксплуатации
Диапазон рабочих температур, °С -20… +60
Относительная влажность при температуре 40 °С, %, не более 95
Атмосферное давление, кПа 84…106,7
Срок службы, лет, не менее 10
Конструктивные параметры
Степень защиты IP30
Масса, кг, не более 0,3
Размеры ШхВхГ, мм 22,5х109х115 17,5х109х115
