Назначение

Просмотр и анализ изменения значений параметров во времени с помощью графиков зависимостей и таблиц.

Основные функции

  • Построение графиков изменения значений параметров во времени на основе исторических данных и данных реального времени.
  • Сохранение графиков и таблиц значений технологических сигналов в файлы.

Особенности

  • Одновременное отображение графиков нескольких параметров в одном трендовом поле, одновременное отображение нескольких трендовых полей.

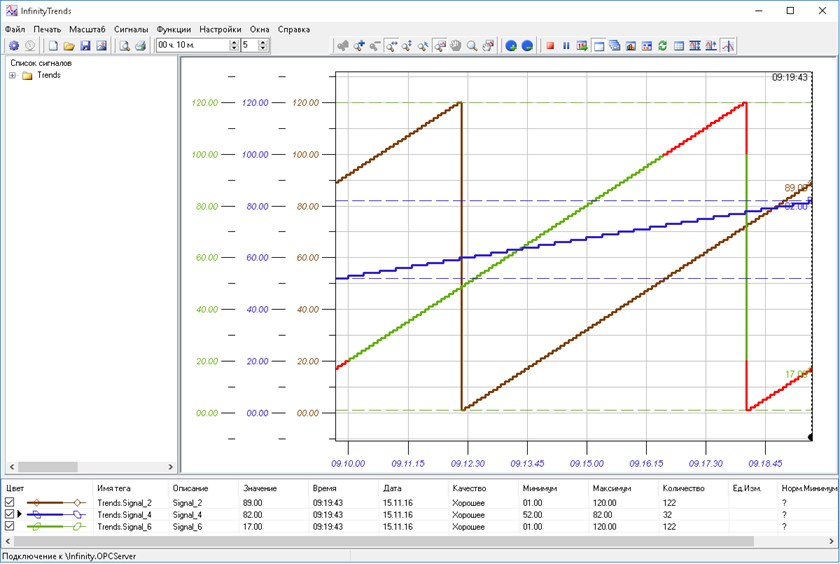

Одновременное отображение графиков нескольких параметров в одном трендовом поле

  • Представление отображаемых зависимостей в табличном виде, экспорт таблиц в MS Excel.
  • Представление данных в виде столбчатых диаграмм.

Общие сведения

Компонент SCADA InfinityInfinityTrends позволяет пользователям просматривать и анализировать изменения значений параметров во времени с помощью графиков зависимостей и таблиц.

Обеспечивает восстановление полной картины изменения параметра, включая текущее значение и предысторию за любой момент времени.

Полностью соответствует спецификации OPC-доступа к историческим данным (OPC HDA), устанавливающей требования к подсистеме накопления и регистрации значений контролируемых параметров, спецификации OPC DA (доступ к текущим данным).

Оперативный и исторический режим просмотра

Оперативный и исторический режим просмотра

  • В оперативном режиме InfinityTrends получает мгновенные значения измеренного параметра непосредственно от сервера ввода/вывода и отображает их на графике (режим самописца);
  • В историческом режиме отображается график изменений параметра, зарегистрированных за указанный пользователем интервал времени.

Простота настройки

Простота настройки

  • Настройки параметров графика, добавления, удаления и редактирования перьев во время исполнения;
  • Вычисление статистических характеристик контролируемых параметров, таких как количество значений сигнала за выбранный временной интервал, минимум и максимум, время обработки запроса к серверу истории.

Управление отображением графиков

 Управление отображением графиков

  • Отображение нескольких графиков в одном трендовом поле позволяет выявлять зависимости изменения параметров друг от друга, анализировать динамику технологического процесса;
  • Одновременное отображение нескольких реперных линий дает дополнительную информацию для детального анализа изменения параметров;
  • Возможность настройки одновременного просмотра текущих и исторических данных в одной области построения.
  • Отображение предельных значений сигналов с помощью цветовых обозначений.

Отображение предельных значений сигналов с помощью цветовых обозначений

  • Возможность отображение вертикальных и предельных границ графиков, дополнительных осей для нескольких графиков, построение графиков в режиме имитации;

Возможность отображение вертикальных и предельных границ графиков

Масштабирование графиков

 Масштабирование графиков

  • Автоматическое и ручное масштабирование графиков - всего графика, по горизонтали, вертикали, выбранного участка графика;
  • Настройка режима отображения графиков при масштабировании, возможность отображения всех графиков в общем масштабе.

Представление тренда в виде таблицы

Представление тренда в виде таблицы

  • Представление тренда в табличном виде обеспечивает возможность для детального анализа изменения технологических параметров;
  • Настройка представления данных в таблице: для всех сигналов, для каждого сигнала в отдельности.

Функции ActiveX-компонента

Функции ActiveX-компонента

  • Реализация InfinityTrends в виде компонента ActiveX позволяет легко использовать все ее возможности, например, на мнемосхемах InfinityHMI, в Microsoft Internet Explorer или в другой программе отображения, предоставляющей функции контейнера.
