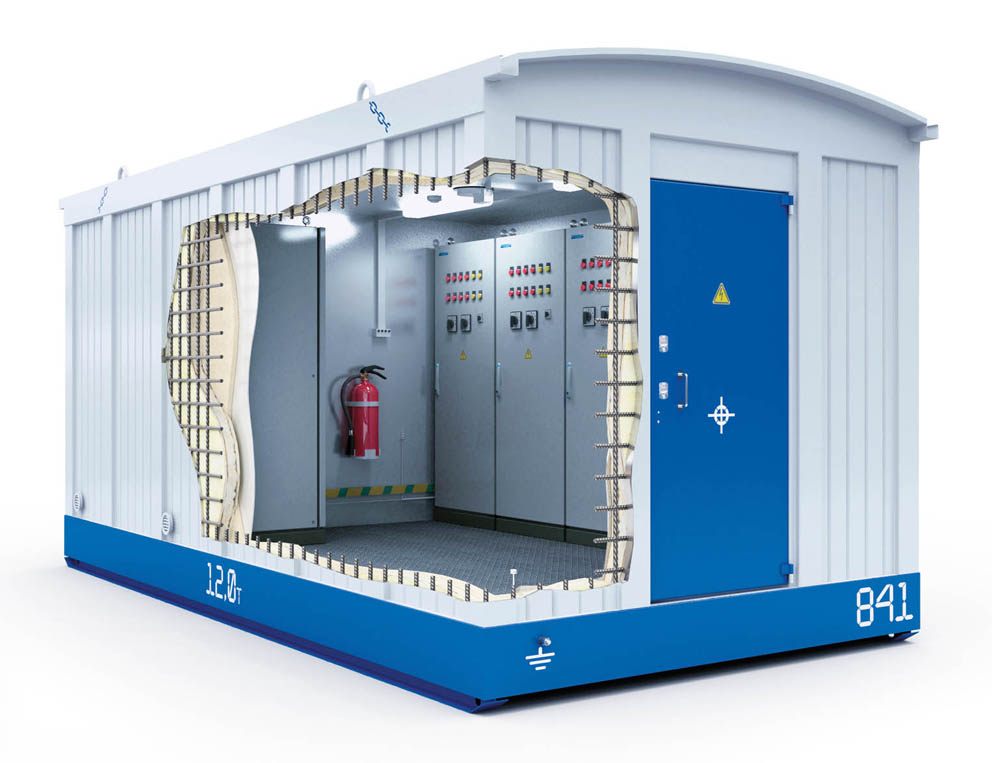

Блок-контейнер пункта контроля и управления

Блок-контейнер пункта контроля и управления

Особенности

  • Комплексное решение для автоматизации необслуживаемых объектов
  • Сейсмостойкость до 9 баллов
  • Степень устойчивости к взлому по 3 классу
  • Степень огнестойкости 3 класса
  • Климатическое исполнение от -60 до +50ºС

Общие сведения

Блок-контейнер пункта контроля и управления (ПКУ) предназначен для размещения оборудования автоматизации технологических процессов, а также распределительных, преобразовательных и других вспомогательных устройств. Комплексное оснащение блок-контейнера обеспечивает стабильные условия работы оборудования в удаленных местах со сложными климатическими условиями.

Состав устанавливаемых систем:

  • Щиты оборудования автоматизации и связи
  • Щит серверный
  • Система электроснабжения, в т.ч. с резервированием
  • Система поддержания микроклимата
  • Системы охранно-пожарной сигнализации и автоматического пожаротушения
  • Система освещения
  • Кабельные вводы и кабельные каналы
  • Заземляющая шина и главные заземляющие зажимы
  • Вентиляционные каналы
  • Утепленный дверной блок
Параметры Значение
Размеры блок-контейнера, мм [1] 3050х6000х3000
Масса блок-контейнера, тонн Не более 7,5
Сейсмостойкость До 9 баллов (в соответствии со СНиП 2.01.07)
Степень огнестойкости не менее 3 (по СНиП 21-01)
Диапазон предельных рабочих температур -50 °С… +50 °С
Климатическое исполнение конструкции УХЛ1 (по ГОСТ 15150-69)
  1. По требованию Заказчика размеры блок-контейнера могут быть изменены.
