Характеристики
Код заказа
—
IO400E04
Количество каналов
—
1
Взрывобезопасная цепь
—
Вход
Номинальное напряжение питания, В
—
24
Допустимый диапазон напряжения питания, В
—
20…30
Максимальная потребляемая мощность, Вт
—
3
Все характеристики
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Информация
Код заказа
Код заказа
IO400E04
Параметры
Количество каналов
1
Взрывобезопасная цепь
Вход
Наличие HART-интерфейса:
Нет
Параметры питания
Номинальное напряжение питания, В
24
Допустимый диапазон напряжения питания, В
20…30
Максимальная потребляемая мощность, Вт
3
Параметры входной цепи
Тип сигнала (Параметры входной цепи)
• активный, двухпроводное подключение • пассивный, двухпроводное подключение • пассивный, трехпроводное подключение
Диапазон входного сигнала тока (I), мА
0/4…20, 0…5
Номинальное значение сопротивления токового входа, Ом
220
Коэффициент подавления помехи 50 Гц, Дб
≥ 100
Параметры источника питания датчика
Напряжение питания датчика(при токе 0…20 мА), В
13,8…20,5
Максимальный ток питания датчика, мА
≤ 30
Параметры выходной цепи
Диапазон выходного сигнала, мА
0/4…20
Допустимый диапазон сопротивления нагрузки, Ом
0 …500
Выходное напряжение (при токе 20 мА), В
≥13
Параметры преобразования
Предел основной допускаемой погрешности преобразования при 20 °С, % для диапазона тока 0/4…20 мА
±0,10
Предел основной допускаемой погрешности преобразования при 20 °С, % для диапазона тока 0…5 мА
±0,15
Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, % для диапазона тока 0/4…20 мА
±0,15
Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, % для диапазона тока 0…5 мА
±0,20
Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс
≤ 100
Задержка между входным и выходным сигналом, мс
≤130
Параметры взрывобезопасности [Ex ia Ga] IIC
Максимальное напряжение Um, В
250
Максимальное выходное напряжение Uо: Активный сигнал, двухпроводное подключение, В
23,1
Максимальное выходное напряжение Uо: Пассивный сигнал, двухпроводное подключение, В
6,6
Максимальное выходное напряжение Uо: Пассивный сигнал, трехпроводное подключение, В
23,1
Максимальный выходной ток Io, мА: Активный сигнал, двухпроводное подключение, I
75
Максимальный выходной ток Io, мА: Пассивный сигнал, двухпроводное подключение, I
3,2
Максимальный выходной ток Io: Пассивный сигнал, трехпроводное подключение, мА
99
Максимальная внешняя емкость Co, мкФ: Активный сигнал, двухпроводное подключение, I
0,14
Максимальная внешняя емкость Co, мкФ: Пассивный сигнал, двухпроводное подключение, I
22
Максимальная внешняя емкость Co, мкФ: Пассивный сигнал, трехпроводное подключение
0,14
Максимальная внешняя индуктивность Lo, мГн: Активный сигнал, двухпроводное подключение, I
12
Максимальная внешняя индуктивность Lo, мГн: Пассивный сигнал, двухпроводное подключение, I
50
Максимальная внешняя индуктивность Lo: Пассивный сигнал, трехпроводное подключение, мГн
8
Гальваническая изоляция
Входная цепь/выходная цепь, В
≥1500
Входная цепь/питание, В
≥1500
Выходная цепь/питание, В
≥750
Условия эксплуатации
Диапазон рабочих температур, °С
-20...+60
Относительная влажность при температуре 40 °С, %, не более
95
Атмосферное давление, кПа
84...106,7
Параметры надежности
Средняя наработка на отказ, ч, не менее
80000
Средний срок службы, лет, не менее
15
Конструктивные параметры
Степень защиты
IP20
Размеры ШхВхГ, мм
12,6х103,3х114
Масса, г
≤150
Документы
Руководство по эксплуатации ЕТA-421A, ETA-421H
Документы Активные барьеры искрозащиты ЕТ и ЕТА
Описание

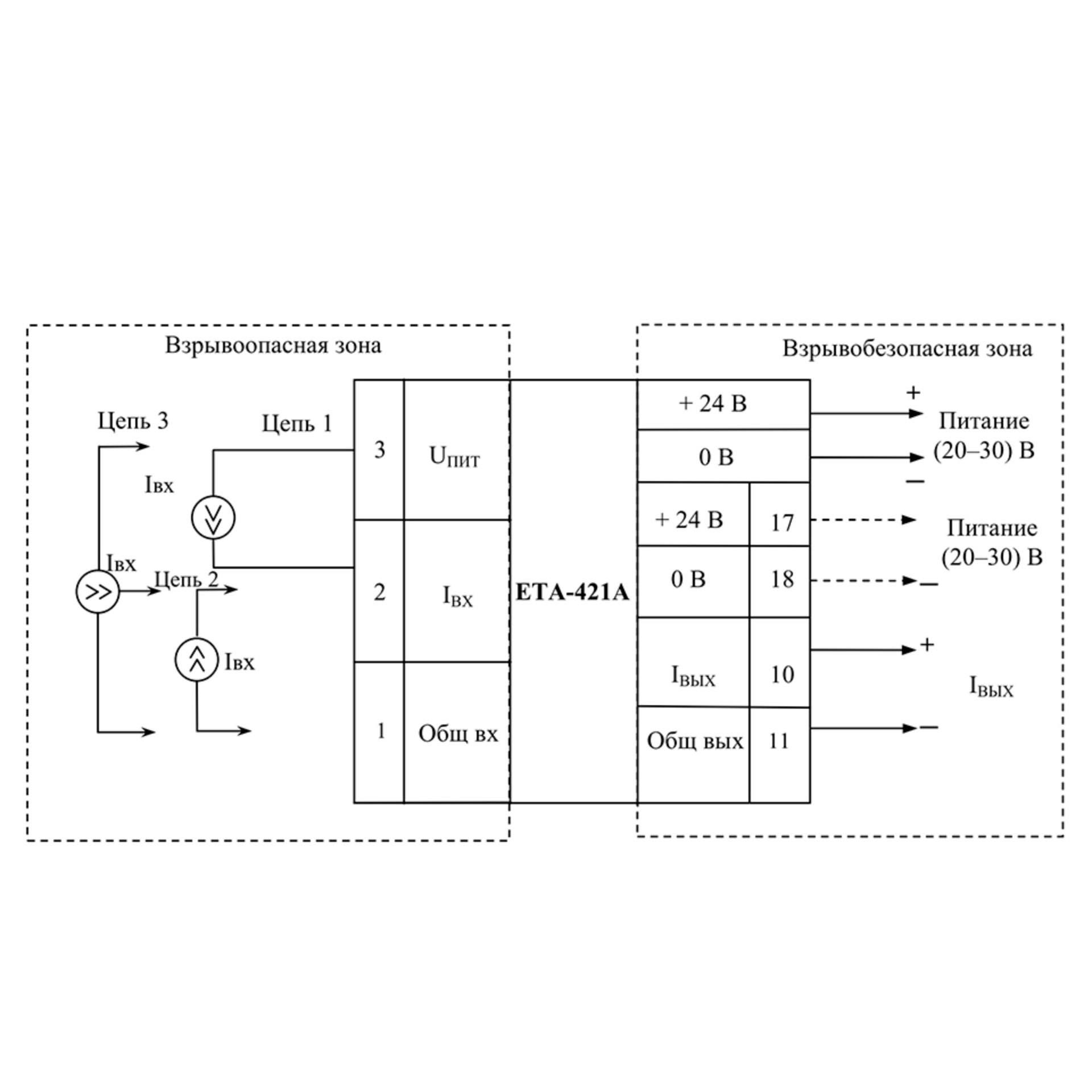

Предназначен для приема активного/пассивного сигнала токовой петли из взрывоопасной зоны и передачи активного сигнала стандарта токовой петли во взрывобезопасную зону.
Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC, позволяет подключать активный и пассивный датчики токовой петли в диапазонах 0/4…20 мА и 0…5 мА.
Диапазоны выходного сигнала 0/4…20 мА и 0…5 мА. Приведенная погрешность ≤ 0,1 %.
Особенности:
- Искробезопасная входная цепь, 1 канал
- Контроль выхода за пределы диапазона измерения
- Конфигурирование режимов работы с помощью перемычек
- Питание датчиков
- Возможность передачи HART-протокола (для ЕТА-421Н)
- Низкая потребляемая мощность
- Возможность горячего подключения
- Защита от обратной полярности питания
- Расширенный диапазон рабочих температур
- Узкий корпус
