Характеристики
Код заказа
—
IIO400E03
Количество каналов
—
1
Взрывобезопасная цепь
—
Выход
Номинальное напряжение питания, В
—
24
Допустимый диапазон напряжения питания, В
—
20…30
Максимальная потребляемая мощность, Вт
—
2,2
Все характеристики
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Информация
Код заказа
Код заказа
IIO400E03
Параметры
Количество каналов
1
Взрывобезопасная цепь
Выход
Наличие HART-интерфейса:
Да
Параметры питания
Номинальное напряжение питания, В
24
Допустимый диапазон напряжения питания, В
20…30
Максимальная потребляемая мощность, Вт
2,2
Параметры входной цепи
Тип сигнала (Параметры входной цепи)
активный, двухпроводное подключение
Диапазон входного сигнала тока (I), мА
0/4…20
Номинальное значение сопротивления токового входа, Ом
235
Параметры выходной цепи
Диапазон выходного сигнала, мА
0/4…20
Допустимый диапазон сопротивления нагрузки, Ом
0 …500
Выходное напряжение (при токе 20 мА), В
≥13
Параметры преобразования
Предел основной допускаемой погрешности преобразования при 20 °С, %
±0,10
Предел основной допускаемой погрешности преобразования в диапазоне - 40°С... + 60 °С, %
±0,15
Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс
≤ 100
Задержка между входным и выходным сигналом, мс
≤130
Параметры взрывобезопасности [Ex ia Ga] IIC
Максимальное напряжение Um, В
250
Максимальное выходное напряжение U₀, В
23,1
Максимальный выходной ток Io, мА
87
Максимальная внешняя емкость Co, мкФ
0,14
Максимальная внешняя индуктивность Lo, мГн
9
Гальваническая изоляция
Входная цепь/выходная цепь, В
≥1500
Входная цепь/питание, В
≥1500
Выходная цепь/питание, В
≥750
Условия эксплуатации
Диапазон рабочих температур, °С
-20...+60
Относительная влажность при температуре 40 °С, %, не более
95
Атмосферное давление, кПа
84...106,7
Параметры надежности
Средняя наработка на отказ, ч, не менее
80000
Средний срок службы, лет, не менее
15
Конструктивные параметры
Степень защиты
IP20
Размеры ШхВхГ, мм
12,6х103,3х114
Масса, г
≤150
Документы
Руководство по эксплуатации ЕТA-411A, ETA-411H
Документы Активные барьеры искрозащиты ЕТ и ЕТА
Описание

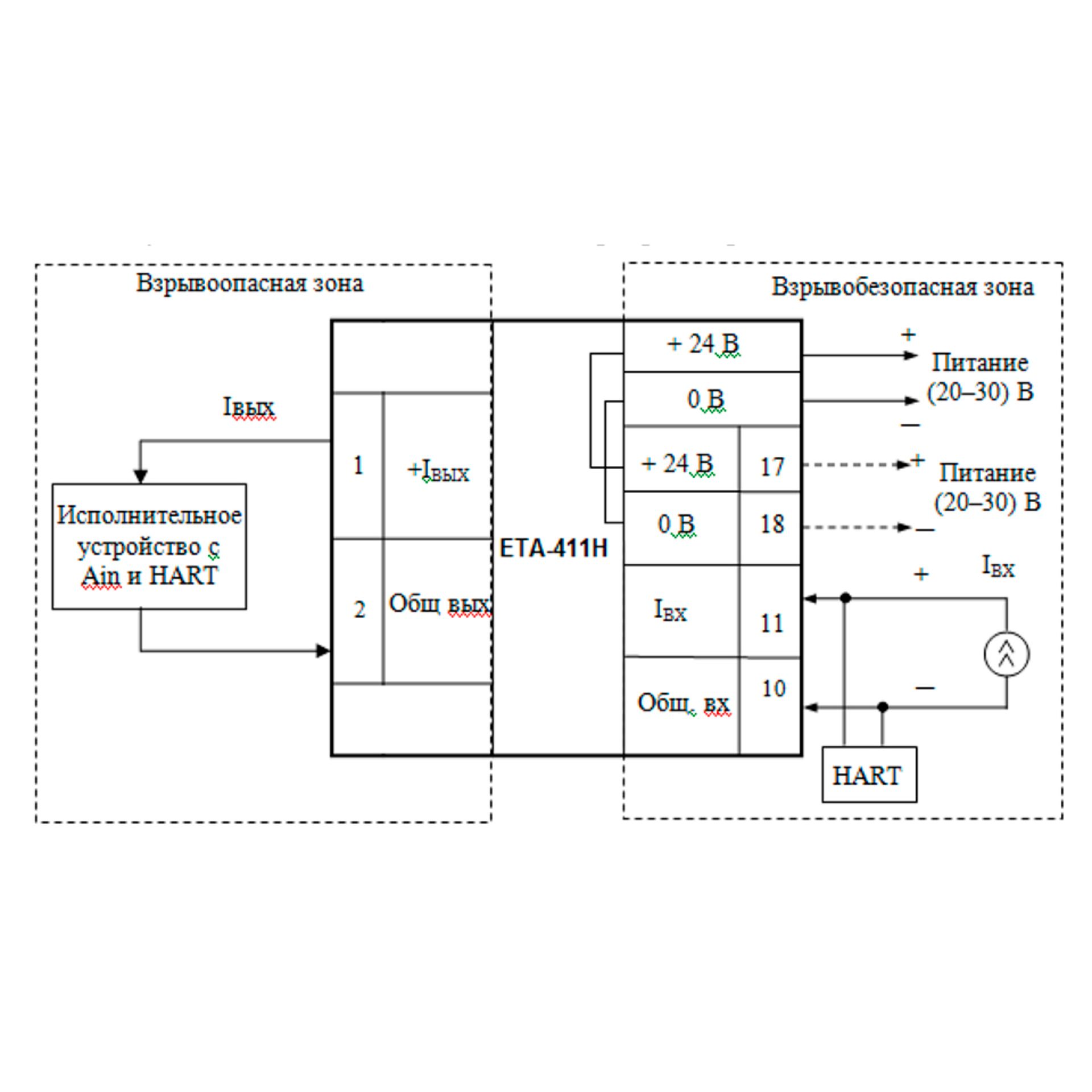

Предназначены для приема активного сигнала токовой петли из взрывобезопасной зоны и передачи активного сигнала стандарта токовой петли во взрывоопасную зону.
Вход барьера искрозащиты имеет взрывозащиту [Ex ia Ga] IIC.
Диапазоны выходного сигнала 0/4…20 мА и 0…5 мА. Приведенная погрешность ≤ 0,1 %.
Поддерживает двунаправленный HART-протокол.
Особенности:
- Искробезопасная выходная цепь, 1 канал
- Индикация обрыва выходной цепи
- Контроль выхода за пределы диапазона измерения
- Конфигурирование режимов работы с помощью перемычек
- Низкая потребляемая мощность
- Возможность горячего подключения
- Защита от обратной полярности питания
- Наличие HART-интерфейс
- Расширенный диапазон рабочих температур
- Узкий корпус
