Характеристики
Код заказа
—
IO68E422E01
Количество каналов
—
2
Взрывобезопасная цепь
—
Вход
Номинальное напряжение питания, В
—
24
Допустимый диапазон напряжения питания, В
—
20…30
Максимальная потребляемая мощность, Вт
—
5,5
Все характеристики
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Информация
Код заказа
Код заказа
IO68E422E01
Параметры
Количество каналов
2
Взрывобезопасная цепь
Вход
Наличие HART-интерфейса:
Нет
Параметры питания
Номинальное напряжение питания, В
24
Допустимый диапазон напряжения питания, В
20…30
Максимальная потребляемая мощность, Вт
5,5
Параметры входной цепи
Тип сигнала (Параметры входной цепи)
• активный, двухпроводное подключение, I • пассивный, двухпроводное подключение, I • активный, двухпроводное подключение, U
Диапазон входного сигнала тока (I), мА
от 0/4 до 20
Диапазон входного сигнала напряжения U, В
-
Номинальное значение сопротивления входа I, Ом
300
Номинальное значение сопротивления вход U, МОм
≥1
Параметры источника питания датчика
Напряжение питания датчика(при токе 0…20 мА), В
15…25
Максимальный ток питания датчика, мА
≤ 26
Параметры выходной цепи
Диапазон выходного сигнала, мА
0/4…20
Диапазон выходного сигнала: Напряжения, В
-
Допустимый диапазон сопротивления нагрузки, Ом
0,1
Допустимый диапазон сопротивления нагрузки, Ом
0…750
Допустимый диапазон сопротивления нагрузки напряжения U, кОм
≥2
Параметры преобразования
Предел основной допускаемой погрешности преобразования при 20 °С, %
±0,10
Предел основной допускаемой погрешности преобразования в диапазоне - 40°С... + 60 °С, %
±0,15
Задержка между входным и выходным сигналом, мс
≤ 10
Параметры взрывобезопасности [Ex ia Ga] IIC
Максимальное напряжение Um, В
-
Максимальное выходное напряжение U, В: Активный сигнал, двухпроводное подключение, I
31,5
Максимальное выходное напряжение U, В: Пассивный сигнал, двухпроводное подключение, I
25,2
Максимальный выходной ток Io, мА: Активный сигнал, двухпроводное подключение, I
65
Максимальный выходной ток Io, мА: Пассивный сигнал, двухпроводное подключение, I
1,1
Максимальная внешняя емкость Co, мкФ: Активный сигнал, двухпроводное подключение, I
0,007
Максимальная внешняя емкость Co, мкФ: Пассивный сигнал, двухпроводное подключение, I
0,01
Максимальная внешняя индуктивность Lo, мГн: Активный сигнал, двухпроводное подключение, I
3
Максимальная внешняя индуктивность Lo, мГн: Пассивный сигнал, двухпроводное подключение, I
3
Гальваническая изоляция
Входная цепь/выходная цепь, В
≥1500
Входная цепь/питание, В
≥1500
Выходная цепь/питание, В
≥750
Условия эксплуатации
Диапазон рабочих температур, °С
-20...+60
Относительная влажность при температуре 40 °С, %, не более
95
Атмосферное давление, кПа
84...106,7
Параметры надежности
Средняя наработка на отказ, ч, не менее
80000
Средний срок службы, лет, не менее
15
Конструктивные параметры
Степень защиты
IP20
Размеры ШхВхГ, мм
22,5×114,0×115
Масса, г
≤300
Документы
Руководство по эксплуатации ЕТ 422Документы Активные барьеры искрозащиты ЕТ и ЕТА
Описание

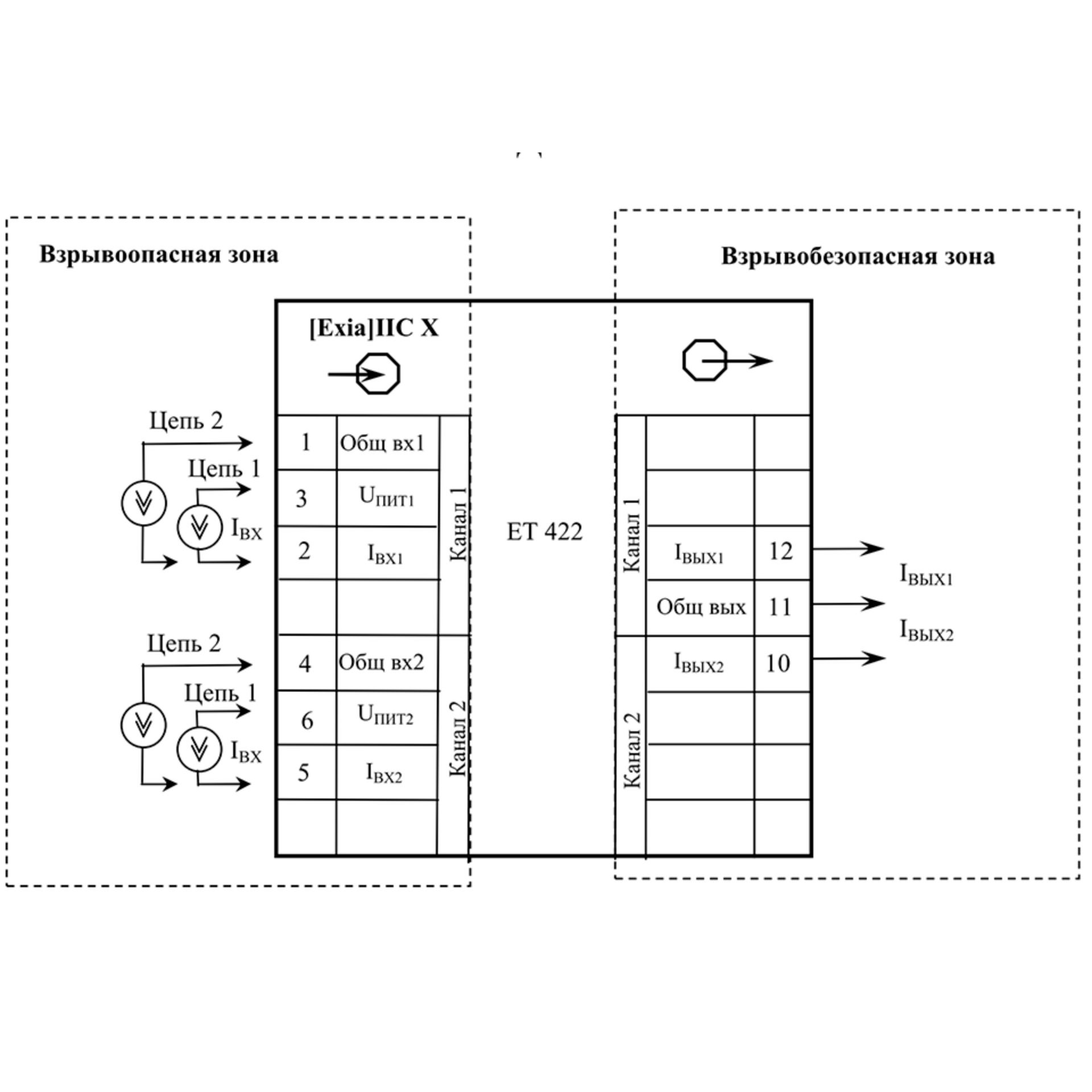

Предназначен для приема активного/пассивного сигнала токовой петли и аналогового сигнала напряжения из взрывоопасной зоны и их передачи во взрывобезопасную зону.Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC, позволяет подключать активный и пассивный передатчики токовой петли в диапазонах 0/4…20 мА, и сигнала напряжения в диапазоне 0/2…10 В.
Диапазоны выходных сигналов 0/4…20 мА и 0/2…10 В. Приведенная погрешность ≤ 0,1 %.
Особенности:
- 2 входа питания
- Возможность включения/выключения выхода питания входным сигналом управления
- Конфигурирование режимов работы с помощью перемычек
- Возможность горячего подключения
- Защита от обратной полярности напряжения питания
- Расширенный диапазон рабочих температур
- Узкий корпус
