TD 711 32I 024DC, TD 715 64I 024DC – Модули дискретного ввода

TD 711 32I 024DC, TD 715 64I 024DC – Модули дискретного ввода

Особенности

  • «Горячая» замена модулей.
  • До 64 входов на модуль.
  • Групповая гальваническая развязка.
  • Система диагностики состояния каналов связи.
  • Устойчивость к перегрузкам входных цепей.

Общие сведения

Модули предназначены для преобразования входных дискретных сигналов в составе контроллера ЭЛСИ-ТМК и обеспечивают сопряжение контроллера с различными датчиками, устройствами и исполнительными механизмами. Модули дискретного ввода поддерживают следующие функции:

  • Режим удержания состояния входов (только для модуля TD 711)
  • Инверсный режим (только для модуля TD 711)
  • Настройка времени фильтрации дребезга контактов от 12 мс до 3 с
  • Присвоение метки времени
  • Синхронный съем данных
  • Проверка достоверности данных
  • Поканальная защита от импульсных перенапряжений на входах
  • Диагностика собственной работоспособности и состояния входов

Описание модулей дискретного ввода в PDF

Руководство по эксплуатации на модуль TD 711 в PDF

Руководство по эксплуатации на модуль TD 715 в PDF

Модуль TD 711 32I 024DC

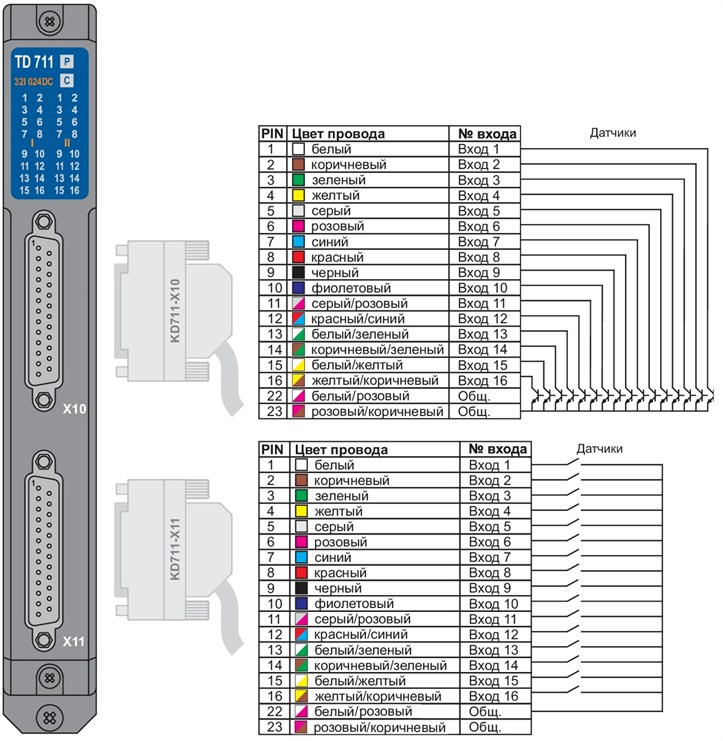

TD 711 Схема подключения



Модуль TD 715 64I 024DC

TD 715 Схема подключения
