МС-АП-01 — Сигнализатор многоканальный адресуемый пожарный

МС-АП-01 — Сигнализатор многоканальный адресуемый пожарный

Назначение

Сиг­на­ли­за­тор мно­го­ка­наль­ный адре­су­е­мый охран­но-по­жар­ный МС-АП-01 пред­на­зна­чен для при­е­ма сиг­на­лов по­жар­ных и охран­ных из­ве­ща­те­лей (ОПИ), их адре­са­ции и пе­ре­да­чи ин­фор­ма­ции по по­сле­до­ва­тель­но­му ин­тер­фей­су в со­ста­ве тех­ни­че­ских средств по­жар­ной и охран­но-по­жар­ной сиг­на­ли­за­ции, ап­па­ра­ту­ры ав­то­ма­ти­че­ских си­стем по­жа­ро­ту­ше­ния и дру­го­го ана­ло­гич­но­го обо­ру­до­ва­ния.

Модификации

  • МС-АП-01 — модель для работы с дискретными ОПИ.
  • МС-АП-01SK — модель с искробезопасными входными цепями уровня «ia» для дискретных ОПИ.

Общие характеристики

  • удаленное конфигурирование параметров работы сигнализатора осуществляется посредством последовательного интерфейса RS-485;
  • максимальная скорость обмена 115,2 Кбит/с (протокол MoodbusRTU Slave);
  • сервисное программное обеспечение для настройки параметров входит в комплект поставки;
  • минимально допустимое сопротивление утечки между проводами шлейфа сигнализации (ШС) и между каждым проводом и "Землей", при котором сохраняется работоспособность сигнализатора, -20 кОм;
  • задание значений порогов определения состояний дискретных ШС и ОПИ с погрешностью не более 0,4 мА;
  • 4 контролируемых ШС;
  • комплектуется 8 кабельными вводами:
    • диаметр кабеля во взрывозащищенной оболочке (Exd) от 6,1 до 19,9 мм;
    • диаметр кабеля в промышленном исполнении (IP) от 8,0 до 12,0;
  • светодиодная индикация состояния шлейфов;
  • защиты цепей питания от переплюсовки;
  • защита от ложных срабатываний охранно-пожарных извещателей;
  • энергозависимая память.

pdf Описание сигнализатора многоканального адресуемого пожарного МС-АП-01

pdf Руководство по эксплуатации на сигнализатор многоканальный адресуемый пожарный МС-АП-01

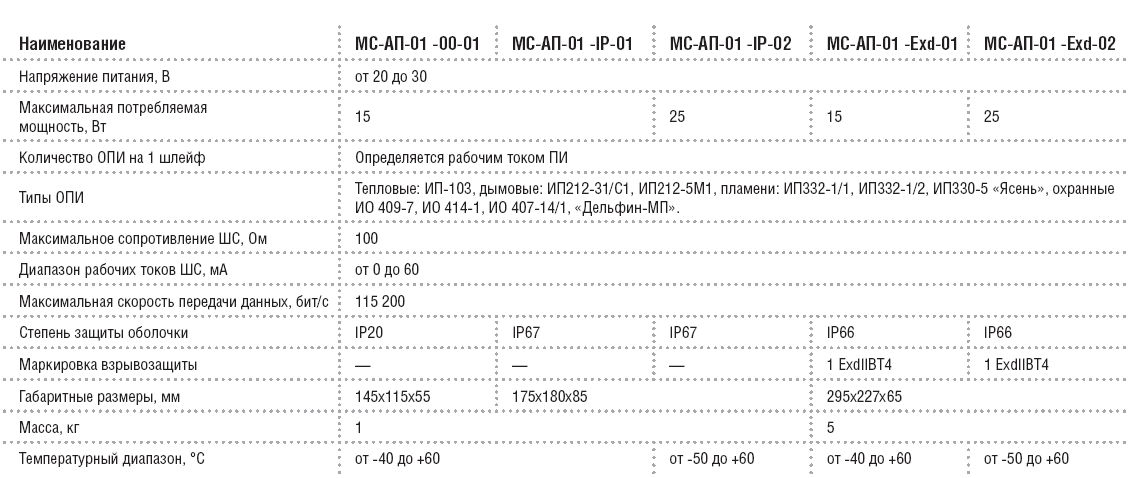

Технические характеристики МС-АП-01

Наименование МС-АП-01-00-01 МС-АП-01-IP-01 МС-АП-01-Exd-01
Напряжение питания, В от 20 до 30
Максимальная потребляемая мощность, Вт 15
Количество ОПИ на 1 шлейф Определеяется рабочим током ПИ
Типы ОПИ Тепловые: ИП-103
Дымовые: ИП212-31/С1, ИП212-5М1
Пламени: ИП332-1/1, ИП332-1/2, ИП330-5 "Ясень"
Охранные: ИО 409-7, ИО 414-1, ИО 407-14/1, "Дельфин-МП"
Максимальное сопротивление ШС, Ом 100
Диапазон рабочих токов ШС, мА от 0 до 60
Максимальная скорость передачи данных, бит/с 115 200
Степень защиты оболочки IP 20 IP 67 IP 66
Маркировка взрывозащиты - - 1 ExdIIBT4
Габаритные размеры, мм 145×115×55 175×180×85 295×227×65
Масса, кг 1 5
Температурный диапазон, °С от -40 до +60 от -40 до +60

Технические характеристики МС-АП-01SK

Наименование МС-АП-01 SK-IP-01 МС-АП-01 SK-Exd-01
Напряжение питания, В от 20 до 40
Максимальная потребляемая мощность, Вт 20
Количество ОПИ на 1 шлейф Определеяется рабочим током ПИ
Типы ОПИ Набат-1 (ИП-332-1/1) Набат-4, Siemens-Cerberus, System Sensor 1151EIS, System Sensor 545EIS; ручные: WR20001I, WR7/2001I.S, WR4001 I.S
Максимальное сопротивление ШС, Ом 100
Диапазон рабочих токов ШС, мА от 0 до 60
Максимальная скорость передачи данных, бит/с 115 200
Степень защиты оболочки IP 67 IP 66
Маркировка взрывозащиты [Exia]IIC 1 Exd[ia]IIBT4 X
Габаритные размеры, мм 175×180×85 295×227×65
Масса, кг 1 5
Температурный диапазон, °С от -40 до +60 от -40 до +60
