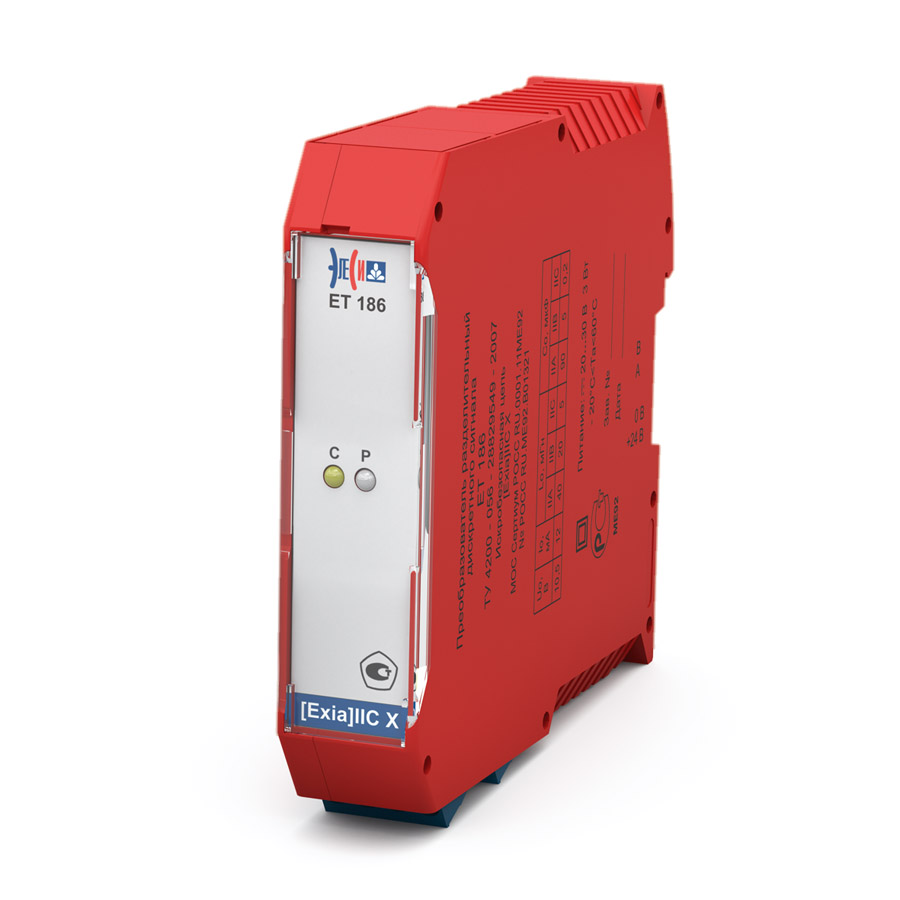

ЕТ 186, ET 187 — Преобразователи искробезопасные разделительные дискретных сигналов
Общие сведения
Преобразователи искробезопасные разделительные ЕТ 186, ЕТ 187 (барьеры искрозащиты) предназначены для преобразования сигналов от дискретных датчиков в цифровой сигнал для передачи по интерфейсу RS-485 (Modbus RTU).
Маркировка взрывозищиты [Ex ia Ga] IIC X.
Описание искробезопасных разделительных преобразователей ЕТ 186, ЕТ 187
Руководство по эксплуатации на преобразователи искробезопасные разделительные дискретных сигналов ЕТ 186
Руководство по эксплуатации на преобразователи искробезопасные разделительные дискретных сигналов ЕТ 187

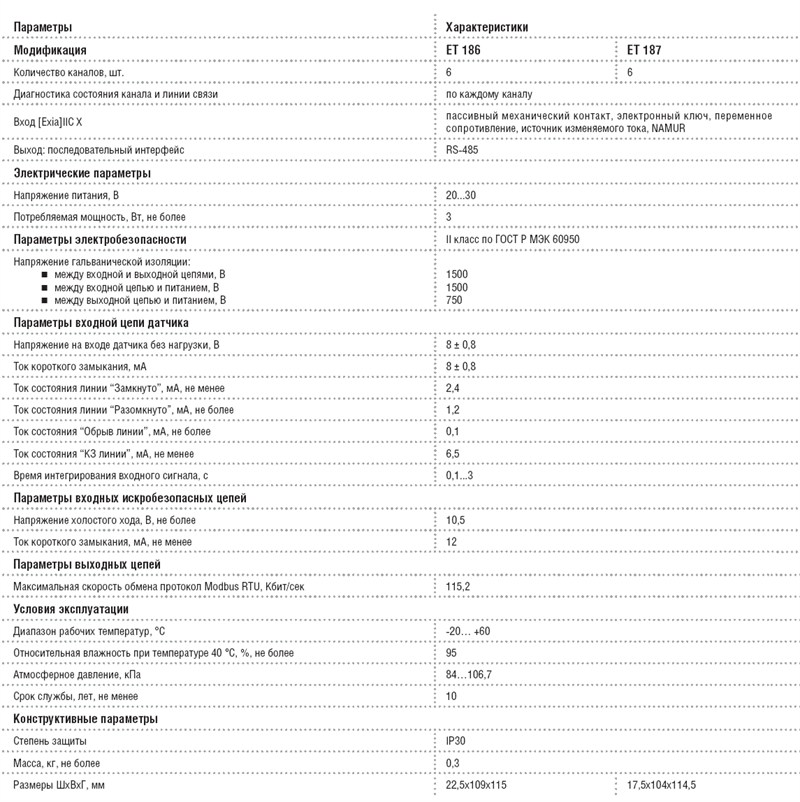

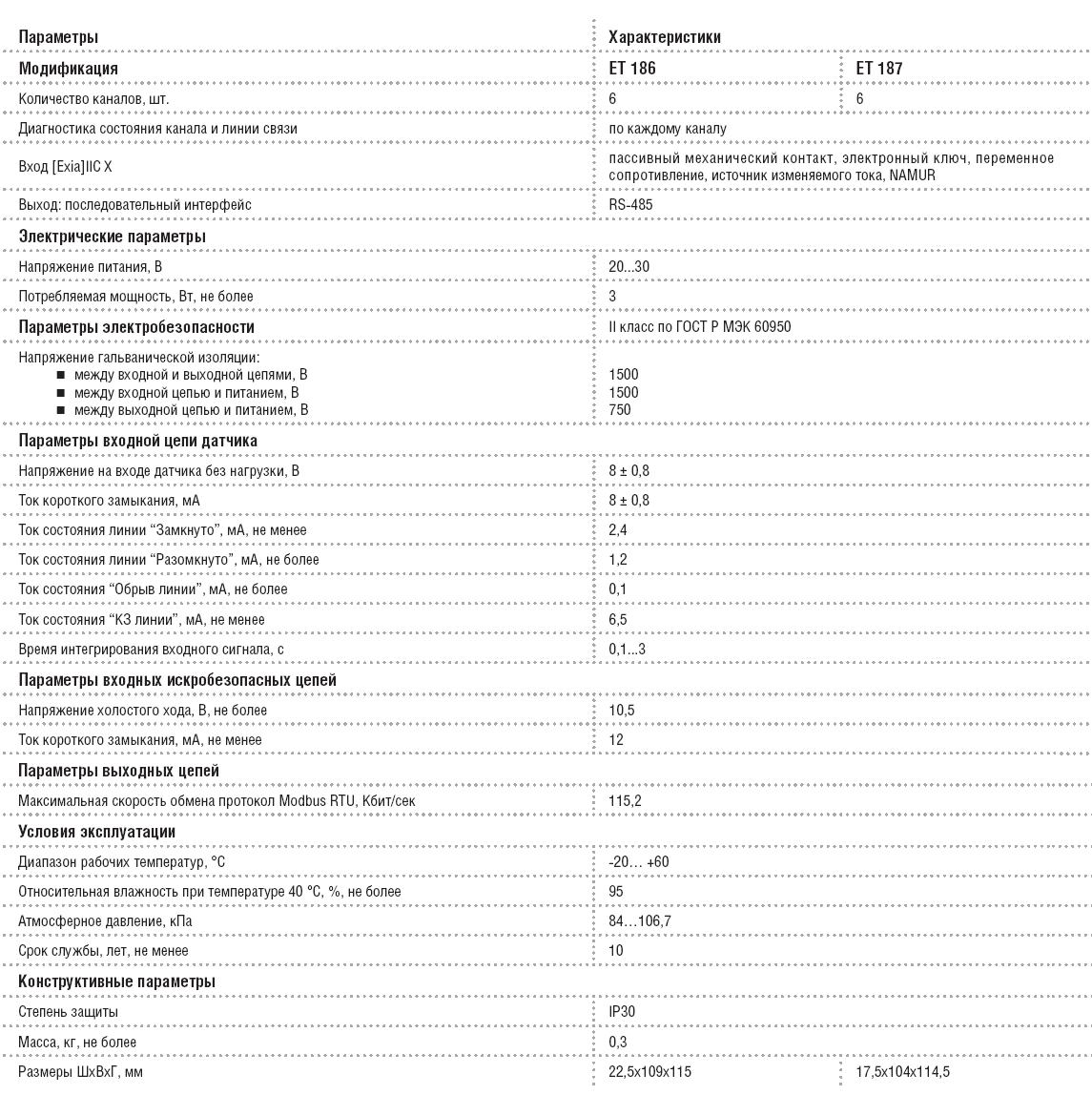

Параметры | Характеристики | |
Модификация | ЕТ 186 | ЕТ 187 |
Количество каналов, шт. | 6 | 6 |
Диагностика состояния канала и линии связи | по каждому каналу | |
Вход [Ex ia Ga] IIC X |
пассивный механический
контакт, |
|
Выход | RS-485 | |
Электрические параметры | ||
Напряжение питания, В | 20/30 | |
Потребляемая мощность, Вт, не более | 3 | |
Параметры электробезопасности | II класс по ГОСТ Р МЭК 60950-1 | |
Напряжение прочности гальванической изоляции • между входной и выходной цепями, • между входной цепью и питанием, В • между выходной цепью и питанием, В |
|
|
Параметры входной цепи датчика | ||
Напряжение на входе датчика без нагрузки, В | 8 ± 0,8 | |
Ток короткого замыкания, мА | 8 ± 0,8 | |
Ток состояния линии “Замкнуто”, мА, не менее | 2,4 | |
Ток состояния линии “Разомкнуто”, мА, не более | 1,2 | |
Ток состояния линии “Обрыв линии”, мА, не более | 0,1 | |
Ток состояния линии “КЗ линии”, мА, не менее | 6,5 | |
Время интегрирования входного сигнала, с | 0,1 ... 3 | |
Параметры входных искобезопасных цепей | ||
Напряжение холостого хода, В, не более | 10,5 | |
Ток короткого замыкания, мА, не более | 12 | |
Параметры выходных цепей | ||
Максимальноая скорость обмена протокол Modbus RTU, Кбит/с | 115,2 | |
Условия эксплуатации | ||
Диапазон рабочих температур, °С | -20 ... +60 | |
Относительная влажность при температуре 40 °С, %, не более | 95 | |
Атмосферное давление, кПа | 84 ... 106,7 | |
Срок службы, лет, не менее | 15 | |
Конструктивные параметры | ||
Степень защиты | IP20 | |
Масса, кг, не более | 0,3 | |
Размеры ШхВхГ, мм, не более | 22,5х109х115 |
17,5х109х115 |
