Диодный модуль

Диодный модуль

Особенности

  • Реализация функции резервирования
  • Поддержка режима «горячей» замены модулей
  • Расширенный диапазон рабочих температур
  • Компактное исполнение Высокая надежность работы

Общие сведения

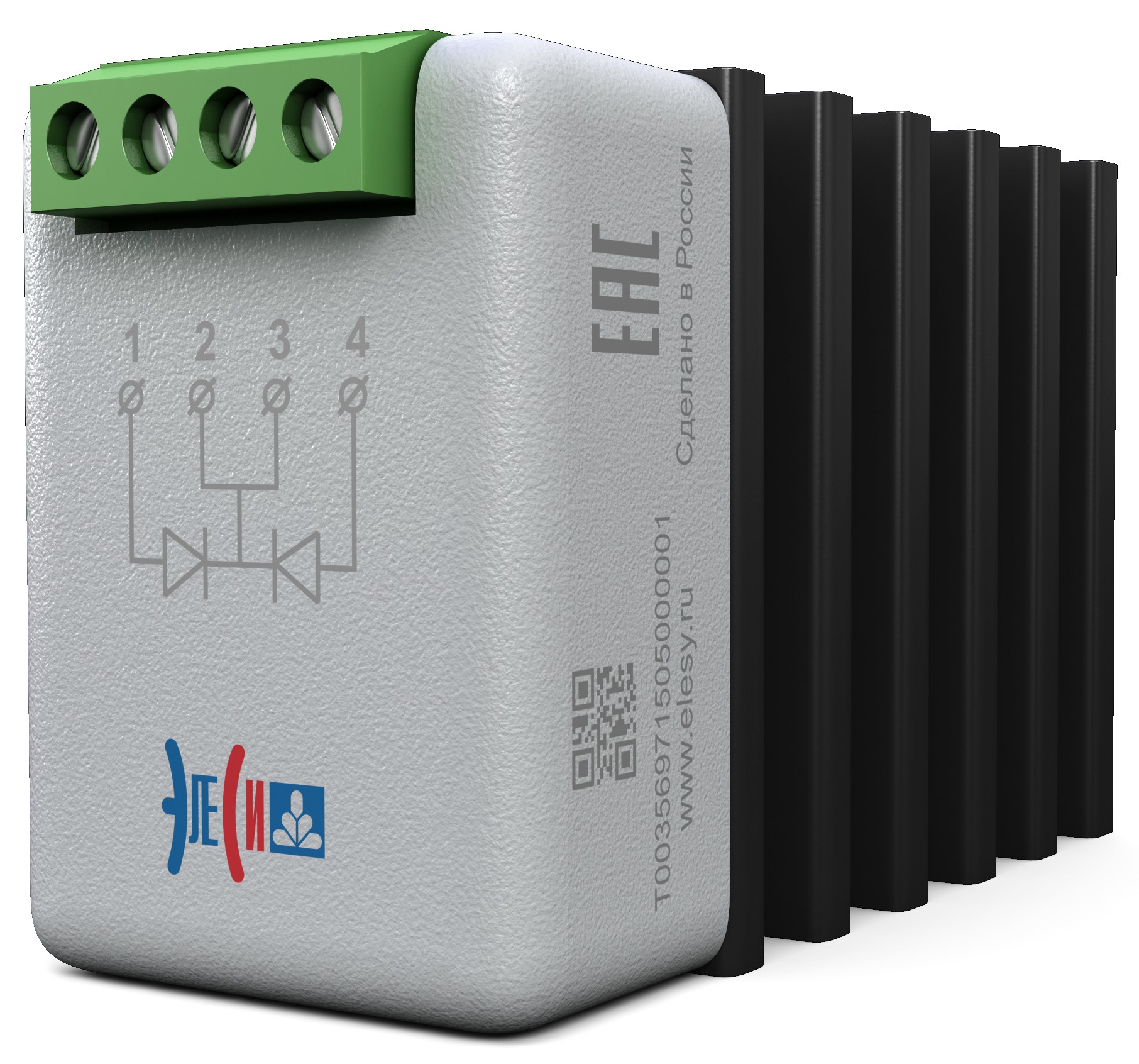

Диодный модуль EF R 24DC/24DC 20 С предназначен для организации систем электропитания с возможностью резервирования и «горячей» замены модулей источников питания.

Руководство по эксплуатации

Параметры Характеристики
Модификация EF R 24DC/24DC-20 C
Параметры сигналов ввода-вывода
Диапазон входного напряжения, В 2…40
Ток одного диода, А 20
Падение напряжения вход/выход, мВ, не более 700
Параметры электробезопасности
Напряжение гальванической изоляции между входной цепью питания и корпусом, В 750
Условия эксплуатации
Диапазон рабочих температур, ˚С -40…60
Относительная влажность при температуре 25 ˚С, %, не более 95
Атмосферное давление, кПа 84…106,7
Срок службы, лет, не менее 10
Конструктивные параметры
Степень защиты IP20
Масса, кг, не более 0,5
Размеры ШхВхГ, мм 37х60х75
