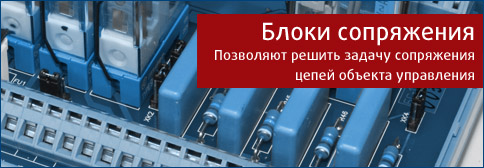

Блоки сопряжения серии БС

Блоки сопряжения серии БС

Особенности

  • Устойчивая работа при электромагнитных
  • Работа с сигналами переменного и постоянного тока.
  • Помехоподавляющий фильтр каналов телесигнализации.
  • Защита от смены полярности питающего напряжения.
  • Два выхода на каждом канале телесигнализации.
  • Работа с ПЛК различных типов.
  • Монтаж на DIN-рельс.

Общие сведения:

Блоки сопряжения БС позволяют оптимальным образом решить задачу сопряжения цепей объекта управления (контакторов, пускателей, силовых реле и т.д.) с дискретными входами и выходами ПЛК. Блоки предназначены для преобразования и гальванической изоляции входных дискретных сигналов телесигнализации переменного или постоянного тока, а также формирования выходных сигналов управления.



Скачать PDF

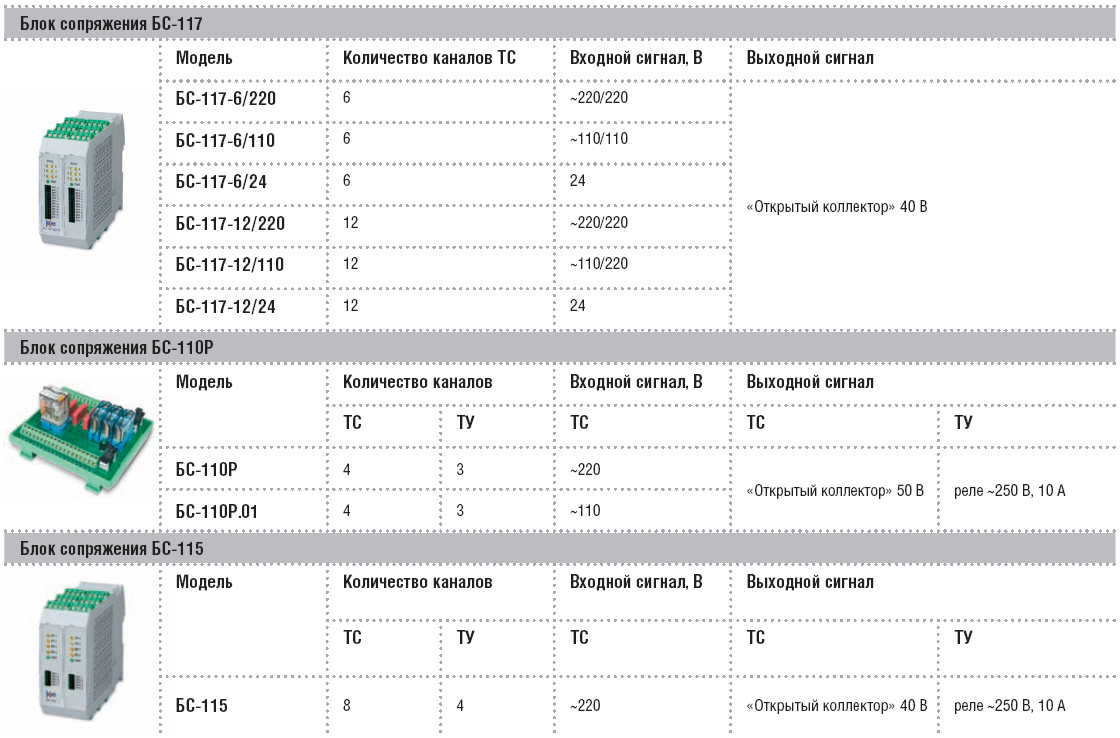

Таблица выбора моделей

Блок сопряжения БС-110P

Блок сопряжения БС-110P

Количество каналов: ТС - 4, ТУ - 3

Входной сигнал, В: ТС - 220; 110

Выходной сигнал: ТС - "Открытый коллектор" 50В; реле - 250В, 10А

Блок сопряжения БС-115

Блок сопряжения БС-115

Количество каналов: ТС - 8; ТУ - 4

Входной сигнал,В: ТС - 220

Выходной сигнал: ТС - "Открытый коллектор" 40В; ТУ - реле - 250В, 10А

Блок сопряжения БС-117

Блок сопряжения БС-117

Количество каналов ТС: 6; 12

Входной сигнал, В: 24; 110/110; 110/220; 220/220

Выходной сигнал: "Открытый коллектор" 40В
