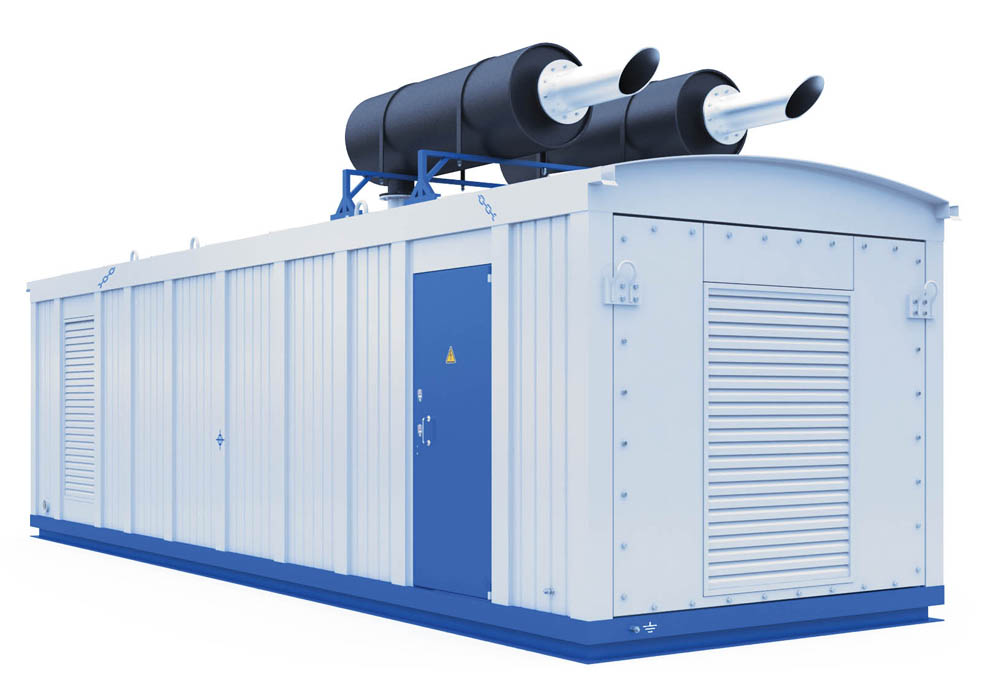

Блок-контейнеры «ПАРС2-ДГУ»

Блок-контейнеры «ПАРС2-ДГУ»

Особенности

  • Повышенная прочность и вандалозащищенность;
  • Высокая безопасность при эксплуатации;
  • Возможность большого количества передислокаций;
  • Распашные ворота с торца здания;
  • Усиленная шумоизоляция и устойчивость к вибрации;
  • Увеличенный срок службы электростанции и вспомогательного оборудования;
  • Основной источник энергоснабжения, для установки на удаленных, неохраняемых территориях;
  • Эксплуатация в любых климатических условиях.

Базовая комплектация

  • Необходимые отверстия для ввода и вывода кабелей различного назначения;
  • Вентиляционные жалюзи;
  • Электрощиты (собственных нужд, управления ОПС);
  • Система основного, резервного и ремонтного освещения;
  • Система обогрева внутреннего пространства блок-контейнера.



Дополнительные опции:

  • Дополнительные топливные баки;
  • Пол с усиленной рамой;
  • Система автоматического пожаротушения;
  • Система автоматической вентиляции;
  • Система автоматической дозаправки топливом и маслом.

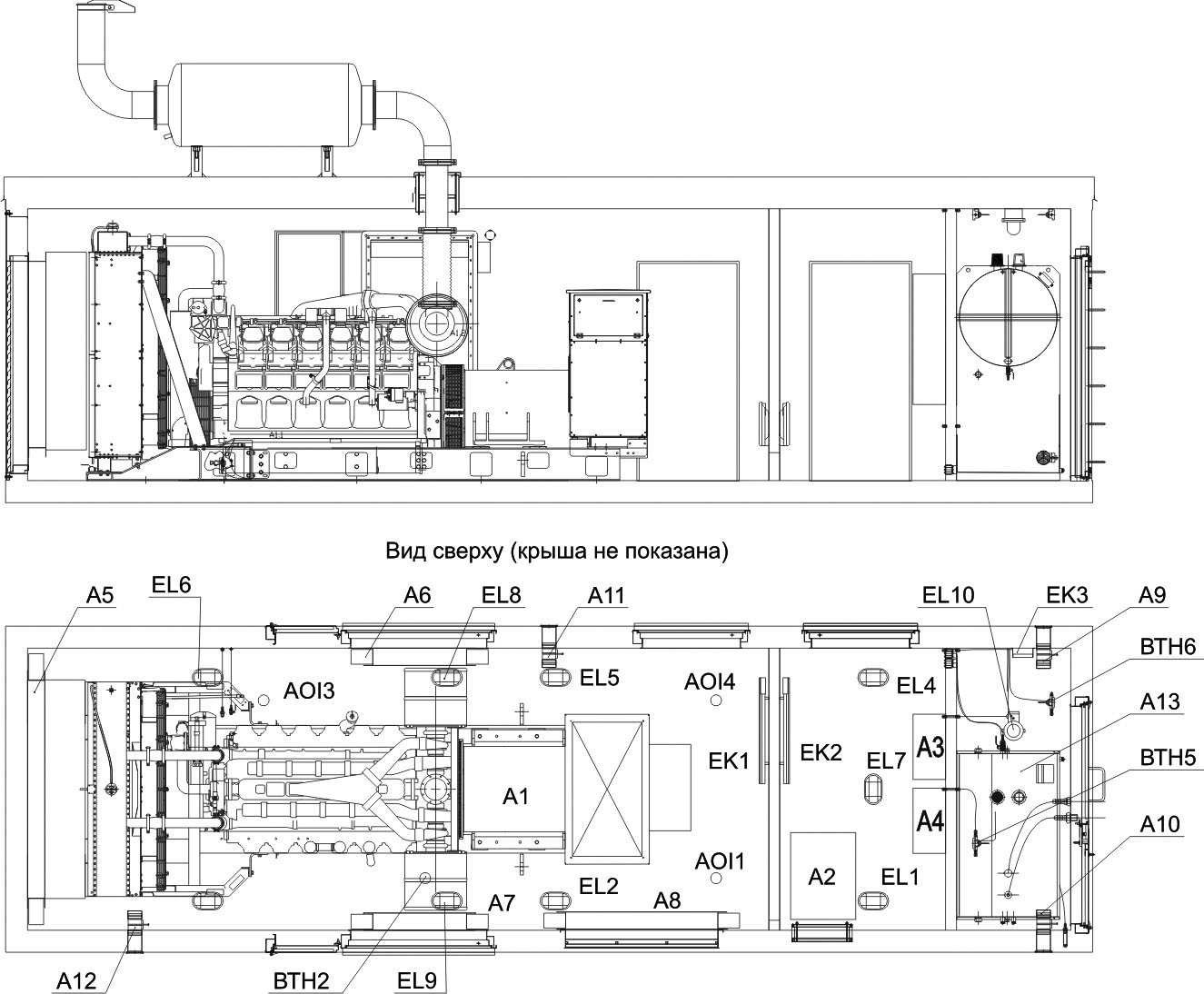

Компоновка оборудования внутри блок-контейнера «ПАРС2-ДГУ»

Cиловой модуль на базе дизель генераторной установки CAT 3512 мощностью 1 МВт размещен в блок-контейнере «ПАРС2-ДГУ».



Технические характеристики:

  • Внешние габариты 10х3х3,05 (ДхШхВ);
  • Масса не более 20 тонн.

Конструктивно внутреннее пространство блок-контейнера представляет собой три помещения. Отсек ДГУ предназначен для установки в нем ДГУ CAT 3512, топливный отсек - для установки дополнительного бака с топливом емкостью 1000 л и отсек для размещения оборудования собственных нужд энергоустановки. Конструкция блок-контейнера обеспечивает эффективное шумопоглощение и ограничивает уровень шума ДГУ в пределах 80 дБ.



Оснащение:

  • Система электроснабжения;
  • Система освещения (рабочее и аварийное освещение двух отсеков);
  • Система поддержания микроклимата (обогрев, вентиляция);
  • Система охранно-пожарной сигнализации.

Энергоустановка, размещенная в блок-контейнере «ПАРС2-ДГУ», несет функцию как основного, так и резервного источника питания. Рекомендуется для размещения на удаленных и неохраняемых объектах. Изделие отгружается полностью испытанным и готовым к эксплуатации.

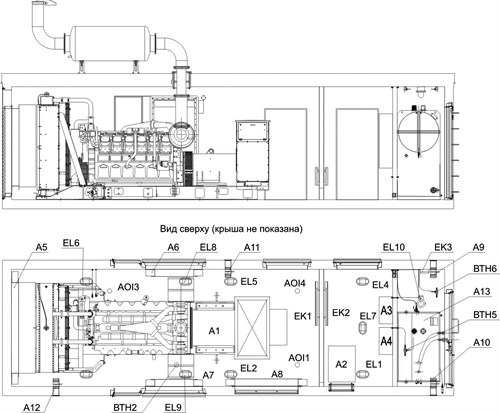

ПАРС2-ДГУ

А1 - ДГУ 3512 с пультом управления и встроеным АВР

А2 - Щит АВР

А3 - Щит силовой ЩСН

А4 - Щит управления ОПС

А5 - Клапан VKZ(H) 2015х1720

А6,А7 - Клапан VKZ(H) 1600х1000

А8 - Клапан VKZ(H) 1800х1400

А9,А10,А11,А12 - Клапан воздушный КВУ125

А13 - Бак топливный

ВТН1...ВТН4 - Извещатель пожарный ИП 105-10

ВТН5...ВТН6 - Извещатель пожарный ИП 101-07

EL1...EL9 - ИЭК НПБ 1402

EL10 - Светильник НСП43М-21-60 УХЛ1

ЕК1,ЕК2 - Обогреватель NOBO C4F

ЕК3 - Обогреватель ВНУ-200Б1
